心拍出量アンプ – BN-NICO
ワイヤレス NICO BioNomadix モジュールは、非侵襲的な心拍出量測定のための送信機と受信機のペアで構成されています。このペアは特に、拍ごとのインピーダンス、1回拍出量、および心拍出量測定を目的として、インピーダンスの大きさおよびインピーダンスの導関数を測定するように設計されています。

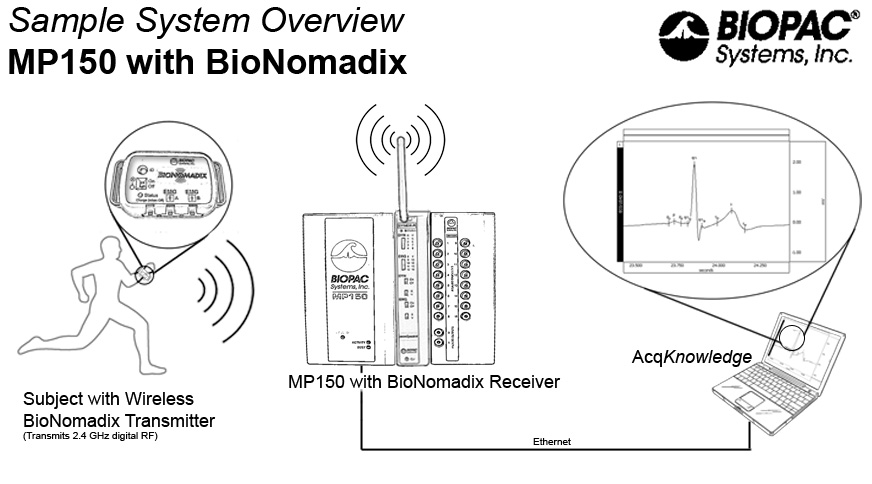

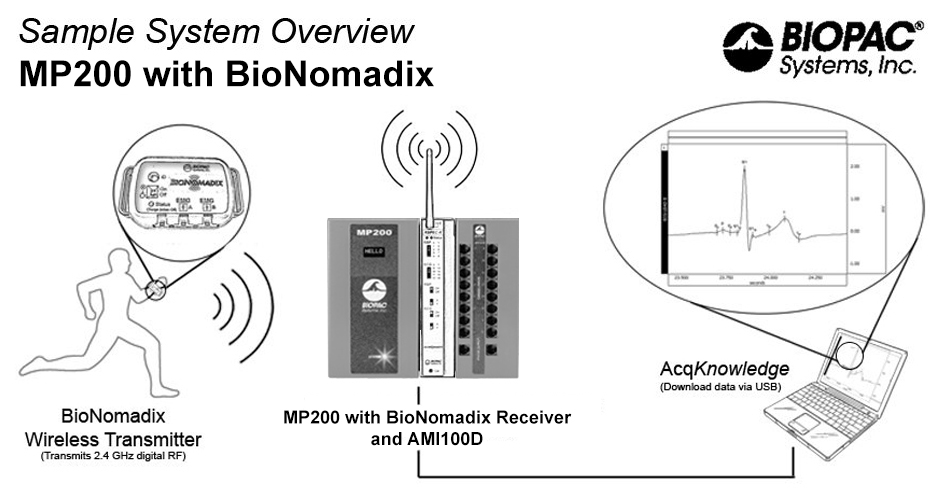

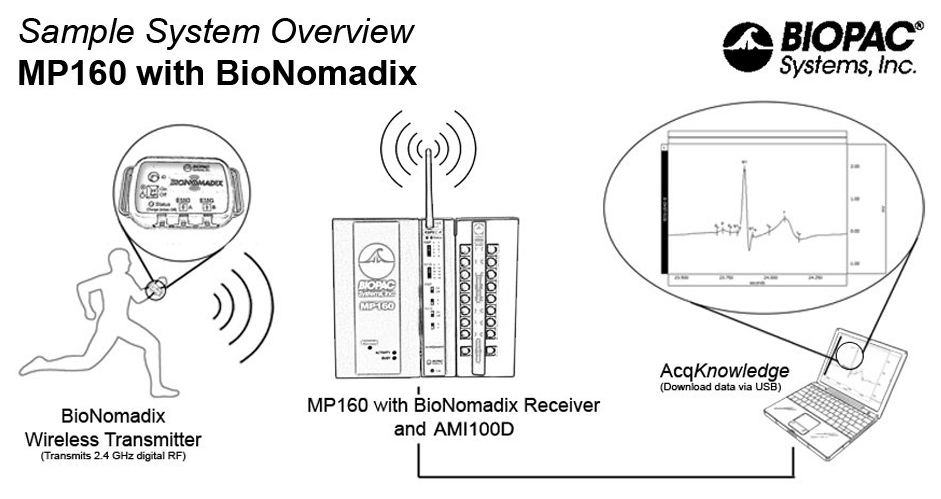

ワイヤレス NICO BioNomadix モジュールは、完全な研究システムソリューションの一部です。これらのアンプは MP200（または旧型の MP160/MP150）データ取得・解析プラットフォームおよび AcqKnowledge ソフトウェアと接続し、複数のアプリケーションに対応した高度な解析を可能にします。
製品概要
インピーダンスの大きさ（Z）およびインピーダンスの導関数（dZ/dt）の信号データは 2,000 Hz の速度で送信され、受信機モジュールの出力で高解像度の心臓インピーダンス波形を提供します。モジュールペアからの生データは、Z および dZ/dt 信号の両方について DC から 50 Hz* にバンド制限されており、インピーダンス信号が EMG やその他のアーチファクトによって影響を受けることなく、十分に迅速な応答を持つインピーダンス測定を可能にします。さらに、周囲環境に応じて Z および dZ/dt 信号の増幅を向上させるための追加の内部ローパスオプションフィルターも備えています。
2016年11月以前に出荷された送信機は、DC から 10 Hz にバンド制限されています。
主な特徴
仕 様
| 信号種類 | インピーダンス |
|---|---|
| 帯域最大 | DC – 10 Hz |
| 工場出荷時 | DC – 10Hz |
| オプション | LP:1,3,5,10Hz |
| ノイズ（分解能） | Z: ~0.05 ohms(rms) at 10Hz, dZ/dt: ~0.0075 ohms/sec(rms) at 10Hz |
| 信号範囲 | Z: 5~100 ohms(mag), dZ/dt: ±10 ohms/sec |
| 出力電圧範囲 | ±10V |
| 入力 | BN-ELxx-LEAD2 |
| 寸法（送信機） | 60(W)×40(D)×20(H)mm, 54g |
| 寸法（受信機） | 40(W)×110(D)×190(H)mm, 380g |
| トランスミッター | ウルトラローパワー 2.4GHz |
| バッテリー | L-ionバッテリー 充電時間：～1時間 充電回数：～500回 |
| 駆動時間 | 72時間（最大） |
詳細情報
このモジュールペアは、コンピュータと被験者を「有線」で接続したかのように機能するよう設計されており、完全ワイヤレス録音システムのすべての利点を備えています。
このモジュールペアは通常、四極電極構成を使用して、体内の心臓関連のインピーダンス変化を測定するために使用されます。一般的に、少なくとも 2 つの「外側」の電極を使用して一定の AC 電流（1 mA rms、50 kHz）を供給し、少なくとも 2 つの「内側」の電極を使用して、測定対象のインピーダンスにかかる電圧を測定します。電流が一定であるため、測定される電圧は測定されたインピーダンスに直接比例します。
NICO リードセット – 送信機ごとに 2 セット使用:
BN-EL50-LEAD4 – EL500 スポット電極用
BN-EL50-LEAD2 – サードパーティ製電極/電極テープ用
NICO リードおよびスポット電極の接続例:
このモジュールペアは、さまざまな四極電極配置に対応できます。複数の電極を使用して、適用される一定電流の供給/吸収を行うことで、各電極部位の電流密度を低減できます。電圧検出用電極には等電位（ストリップ）電極を使用することで、電極間距離を明確に測定し、Kubicek、Sramek、Sramek-Bernstein などの式を用いた一回拍出量（SV）推定に活用できます。
AcqKnowledge のインピーダンス心電図（ICG）解析ツールを使用することで、dZ/dt の分類、動作アーチファクトの除去、駆出前期間（PEP）推定、関連する各種指標や比率の解析が可能です。ICG 解析の詳細についてはクリックし、チュートリアル動画をご覧ください。
ワイヤレス送信機はバッテリー駆動であり、被験者の体に近接して装着されるため、コモンモード除去比（CMRR）が非常に高く、一般的な有線の生体信号記録システムをはるかに上回ります。高い信号対雑音比（SNR）と時間分解能の高いサンプリングにより、このモジュールペアは心臓インピーダンス、一回拍出量、心拍出量に関する精密な研究に利用できます。また、インピーダンス測定を特定の刺激に同期させることで、Challenge や Threat に関連する刺激/反応研究など、多様な実験に活用できます。
送信機は、被験者の胴体付近または胴体に直接、伸縮性のある Velcro ストラップ（付属）を使用して装着するか、ストレッチメッシュのポケット付き BioNomadix シャツを試すこともできます。送信機は完全にバッテリー駆動であり、他の記録グラウンドや電源とは完全に独立して動作するため、他の記録モジュールやシステムとの干渉が大幅に抑えられます。また、送信機は電源と物理的に接続されていないため、非常に安全に使用できます。
BioNomadix 心拍出量（NICO）送信機はストラップ付きで被験者が装着し、生理学的データを増幅・送信します。対応する受信機モジュールは、高品質な心拍出量データ（Z および dZ/dt）を提供します。BioNomadix NICO 送信機はデジタル伝送を採用し、信号源の近くに短いリードを配置することで、優れた信号品質を実現します。BioNomadix は特定の信号タイプに合わせて構成されているため、高品質な心拍出量データを取得するためにハードウェアやソフトウェアの設定を調整する必要はありません。
新しい BioNomadix シリーズのワイヤレス・ウェアラブル生理モニタリングデバイスは、ライフサイエンス研究向けに設計されており、非侵襲的に高品質なデータを記録しながら、被験者が屋内の自然な環境で自由に動くことを可能にします。
デジタル伝送により、単一または複数の被験者、単一または複数の信号に対して優れた信号品質を提供。
高品質で全帯域幅のデータを取得するために、ハードウェアやソフトウェアの設定は不要。
複数の BioNomadix を使用して、生体電位信号やトランスデューサー信号の最適な組み合わせを提供可能。
BIOPAC MP システムと併用することで、最大 16 チャンネルの BioNomadix データを記録し、多被験者・多パラメータのプロトコルに対応。
複数の MP システムや、アイソレート電源モジュールを介した他社製データ取得ハードウェアと互換性あり。
AcqKnowledge ソフトウェアにより、各信号タイプに応じた高度な自動処理やスコアリング機能を追加でき、カスタマイズオプションも利用可能。
BioNomadix のアクセサリーには、トランスデューサー、電極リード、および複数のデバイスを快適に固定できる専用ポケット付きスポーツシャツが含まれる。
BioNomadix ラインは、ワイヤレスソリューションのすべての利点を提供しながら、有線システムと同等の信号品質と整合性を実現します。
妥協のないワイヤレス生理学測定のために、このコスト効率の高いオプションをぜひご活用ください！
