3軸加速度アンプ – BN-ACCL3

BioNomadix® ワイヤレス三軸加速度計は、広範囲の加速度を測定できるシステムであり、タップ検出機能も備えています。本システムは、重力加速度(静的) を測定して傾きを検出するだけでなく、急速な動きや衝撃による 動的加速度(高速変化する加速度) の測定にも対応しています。そのため、モバイル用途に非常に適しています。

製品概要

測定モード

加速度モード:

本システムは、X、Y、Z軸 の加速度を3つのチャンネルで出力します。送信機を被験者の任意の部位に装着することで、その部位の三軸加速度を測定できます。

タップモード:

シングルタップまたはダブルタップを検出可能です。「タップ検出モード」 では、自己報告のためのイベント記録装置として機能します。例えば、ダブルタップすると、観察されたイベントの時刻を正確に記録するパルスが出力されます。

互換性と機能

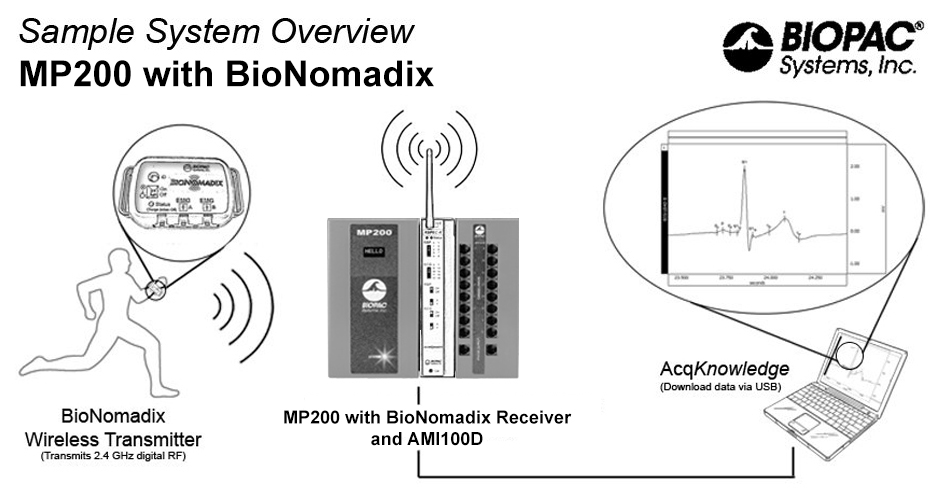

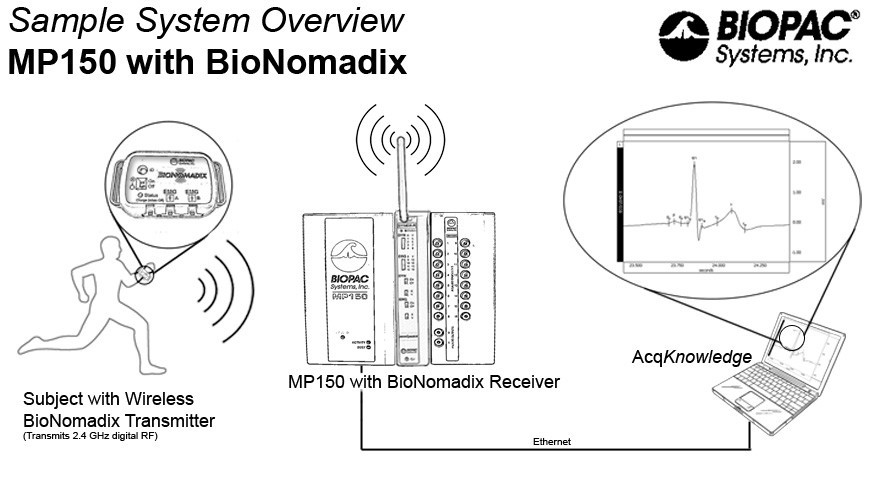

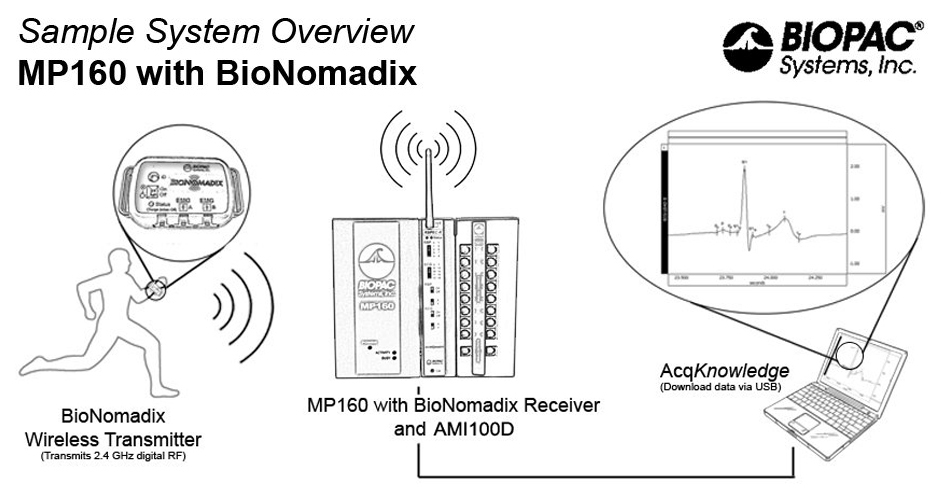

BN-ACCL3 レシーバー+トランスミッターのペア は、MP200(または旧モデルの MP160/MP150)と連携し、AcqKnowledge ソフトウェア による高度な解析をサポートします。これにより、幅広い信号や測定データの取得が可能になります。

本システムは、工場出荷時に**±16 Gの動作範囲** に設定されており、最大システム帯域幅は400 Hz です。

測定範囲は**±2 Gまで低減** でき、帯域幅も最小3 Hz まで設定可能です。

主な特徴

仕 様

信号種類 加速度(X,Y,Z)
帯域最大 ±2, ±4, ±8, ±16G
工場出荷時 ±16G at 400Hz LP
オプション LP: 3.13 ~ 400Hz
ノイズ(分解能) X: 5mg rms, Y:6mg rms, Z: 9mg rms (±2G at 400Hz LP)
信号範囲 ±2, ±4, ±8, ±16G
出力電圧範囲 ±10V
寸法(送信機) 60(W)×40(D)×20(H)mm, 54g
寸法(受信機) 40(W)×110(D)×190(H)mm, 380g
トランスミッター ウルトラローパワー 2.4GHz
バッテリー L-ionバッテリー 充電時間:~1時間 充電回数:~500回
駆動時間 72時間(最大)

詳細情報

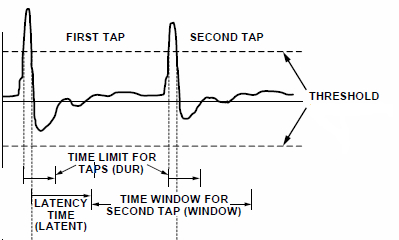

タップモードのしきい値と遅延:

BioNomadix®は、ライフサイエンス研究向けのワイヤレスで装着可能な生理モニタリングデバイスであり、非侵襲的に高品質なデータを記録しながら、被験者が屋内環境で自然に自由に動くことを可能にします。

BioNomadix®シリーズはデジタル伝送を採用し、単一または複数の被験者・信号に対して優れた信号品質を提供します。アンプは全帯域幅をカバーし、BioNomadixは特定の信号タイプに対応するよう構成されているため、高品質なデータ取得のためにハードウェアやソフトウェアの設定は不要です。

複数のBioNomadix®を使用することで、生体電位信号やトランスデューサー信号を必要とする研究に最適な信号の組み合わせを提供できます。

BIOPAC MPシステムと併用することで、最大16チャンネルのBioNomadixデータを記録し、複数の被験者またはマルチパラメータプロトコルに対応可能です。また、本システムは複数のMP200システムや絶縁電源モジュールを介して他社製データ取得ハードウェアとも互換性があります。

AcqKnowledgeソフトウェアを使用することで、各信号タイプに対応した高度な自動化機能やスコアリングルーチンを利用でき、カスタマイズも可能です。

BioNomadix®のアクセサリーには、トランスデューサー、電極リード、および複数のデバイスを快適に固定できる専用ポケット付きスポーツシャツなどがあります。

新しいBioNomadix®シリーズは、ワイヤレスソリューションのすべての利点を提供しながら、有線システムと同等の信号品質と信頼性を実現しています。

コスト効率の高い、妥協のないワイヤレス生理モニタリングを実現!
