fNIR 高密度赤外脳イメージング装置

FNIR303S, FNIR203S, FNIR103S

fNIRイメージングシステムは、継続的なNIR分光法（NIRS）のためのスタンドアロンの機能的脳イメージングソリューションです。これにより、実験室内での認知機能評価が可能になり、機能的MRIの多くの欠点を解消します。被験者はコンピュータの前に座り、テストを受けたり、モバイルタスクを実行したりできます。

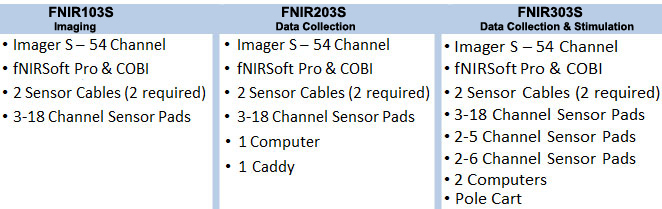

イメージングシステム – fNIR103S: Imager 2000S（54オプトード対応）；fNIRSoft ProおよびCOBI；2本のセンサーケーブル（RXFNIR-CBL2000L＋RXFNIR-CBL2000R）；3 x 18チャネルセンサーパッド
データ収集システム – fNIR203S: すべてのfNIR103Sコンポーネント＋コンピュータとキャディ
データ収集＆刺激システム – fNIR303S: すべてのfNIR103Sコンポーネント＋2 x 5チャネルセンサーパッド、2 x 6チャネルセンサーパッド、2台のコンピュータ、ポールカート

製品概要

fNIRSは、前頭前野での神経活動と血行動態反応を測定する光学イメージング技術です。被験者は、前頭部にfNIRSセンサー（柔軟なバンドに取り付けられたIR光源と検出器）を装着し、前頭前野での酸素レベルを検出します。このセンサーは、酸素化ヘモグロビンと脱酸素化ヘモグロビンのリアルタイム値を提供します。これにより、被験者が異なるタスクを実行する際の酸素の変化を連続的かつリアルタイムで表示することができます。Imager 2000Sは、最大54チャネルの情報を提供し、継続的なNIR分光法（NIRS）を実現します。システムには、Imager 2000Sコントロールユニット、センサー、リアルタイムデータ表示および取得後の分析用ソフトウェアが含まれています。

fNIRSデータは、ECG、呼吸、心拍出量、血圧、皮膚電気反応（EDA）、刺激反応マーカーなどの他の生理学的変数と組み合わせて使用できます。AcqKnowledgeソフトウェアは、事象関連電位（ERP）やアンサンブル平均の自動分析ツールを提供します。fNIRSデータを他の生理学的信号と組み合わせることで、研究者は被験者の詳細な評価を行うことができます。fNIRSは、人間のパフォーマンス評価、神経リハビリテーション、麻酔深度モニタリング、脳コンピュータインターフェース（BCI）など、幅広い用途に適しています。また、刺激提示システムやBIOPACの仮想現実製品とも統合可能です。

詳細情報

fNIRSoft (fS) Pro Edition ソフトウェア

fSは、グラフィカルユーザーインターフェースおよび/またはスクリプト（自動化用）を使用して、機能的近赤外分光法（fNIRS）の信号を処理、分析、視覚化するために設計されたスタンドアロンのソフトウェアパッケージです。fSのビューアツール、データ管理ツール、スクリプティングエンジンを使用して、データをリアルタイムで表示し、取得後の分析を行うことができます。fS Pro Editionには、fS Standardでは提供されていない追加機能が含まれています。

fS信号分析: データ処理ツール

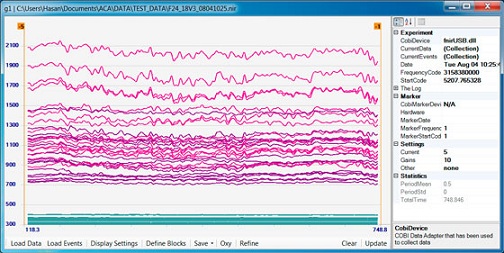

fSビューア: 時系列解析ツール、時間的視覚化

fSビューア: トポグラフィーツール — 脳のマッピングおよび脳表面画像に対する視覚化を含む

fNIRシステムをMP200リサーチシステムと一緒に使用

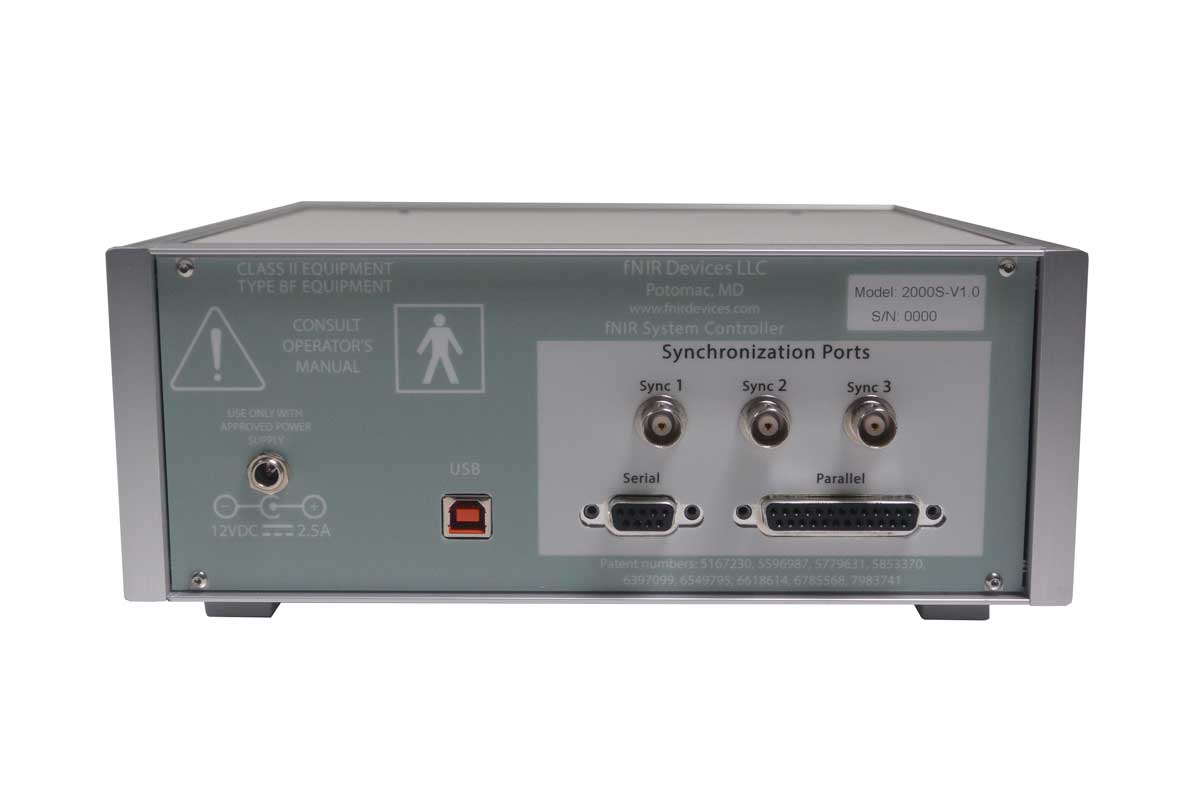

同期オプションのBNCコネクタを使用すると、fNIR Imager 2000Sコントロールデバイスは、ベースラインの開始と終了時、記録セッションの開始と終了時にTTLパルスを送信できます。このトリガーは、MP200のデータ収集を開始し、各fNIRSセグメントの開始と終了を記録するために使用できます。

トリガー収集 Imager 2000SコントロールデバイスのBNCトリガーとIsolated Digital Interface Module（STP100C）の外部トリガーポートの間にBNC to BNCケーブルを接続し、AcqKnowledgeを外部トリガーに設定します。

デジタルトリガーの記録トリガーを記録するには、Jumper Cable（JUMP100）をTRIGとInterface Module（AMI100DまたはUIM100C）のデジタルI/Oラインの1つに接続します。デジタルI/Oラインをオンにすると、システムはトリガーを記録し、デジタルチャネルに表示します。

追加の詳細については、サポートタブで以下の項目を確認してください：

fNIR ImagerとCOBI Studioユーザーガイド: データ収集ガイドライン

fNIRSOFTユーザーマニュアル: fSの使用方法のステップバイステップガイド、fNIRS技術の紹介およびfNIR分光信号の分析に不可欠なModified Beer Lambert法（MBLL）の説明

fNIRSOFTスクリプティングマニュアル: fNIRSOFTのプログラミングとコマンドラインオプション

Imager 2000S スペック
