fNIR モバイル赤外脳イメージング装置
fNIR103M, fNIR203M, fNIR303M
高性能なモバイルfNIRイメージングシステムは、連続的な近赤外分光法（NIRS）を使用した独立型の機能的脳イメージングソリューションです。これらの最上級システムは認知機能の評価を提供し、機能的MRIの多くの欠点を解消します。モバイルな被験者は快適に、現実の状況で自然に反応し、テストを受けたり、モバイルタスクを実行したりできます。
製品概要

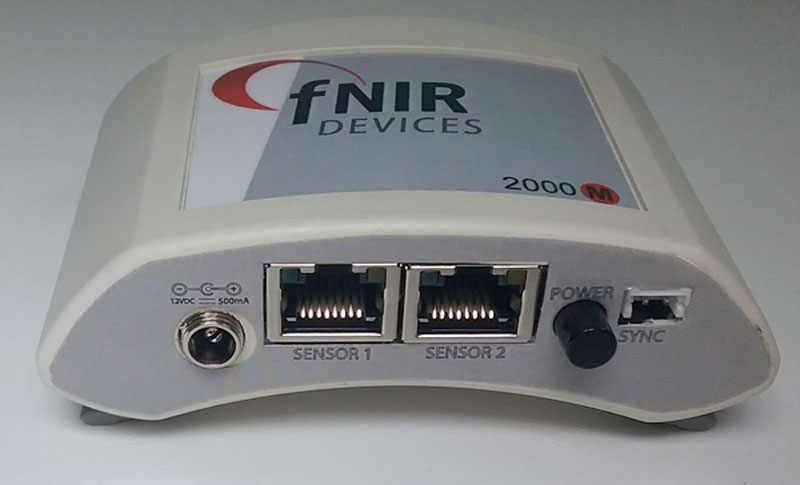

fNIR2000Mシリーズ
- 最大ソース数：4
- 最大検出器数：12
- 最大サンプリング周波数：4 Hz
- ワイヤレス：はい
- バッテリー：フル充電後約1時間録画可能；空の状態から完全に充電するのに約3時間かかります
- 同期ポート：1 TTL
- 寸法：96 mm x 32 mm x 85 mm

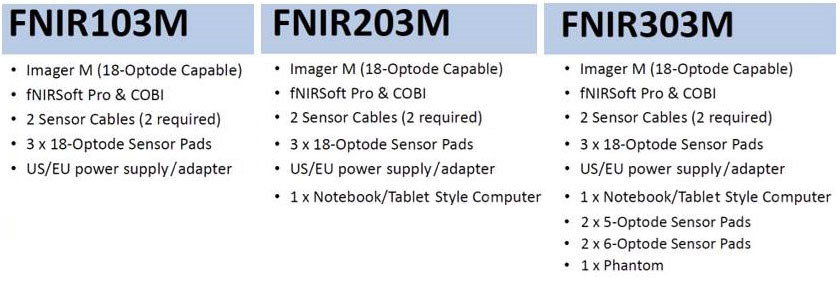

fNIR2000Mシステムコンポーネント

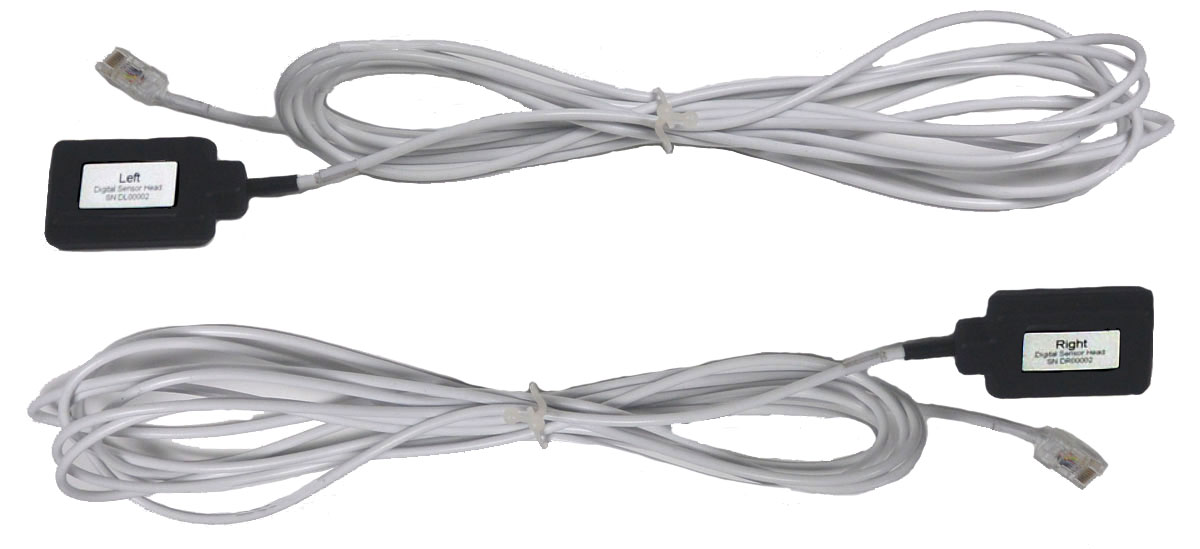

- モバイルイメージング – fNIR103M: Imager 2000M（18-オプトード対応）、fNIRSoft Pro & COBI、センサーケーブル2本（2本必要）、18-オプトードセンサーパッド3枚、US/EU電源アダプター
- モバイルデータ収集 – fNIR203M: すべてのfNIR103Mコンポーネント + 1 x ノートパソコン/タブレットスタイルコンピュータ
- モバイルデータ収集 + センサー – fNIR303M: すべてのfNIR203Mコンポーネント + 追加センサー：5-オプトードセンサーパッド2枚、6-オプトードセンサーパッド2枚
詳細情報
fNIR 2000シリーズの利点
最も柔軟–さまざまなアプリケーション向けに構成可能で、業界で最も包括的なセンサーライン（新しい「髪を通したセンサー」も含む）
最高の価値–業界で最も低価格で、最先端の技術、高品質の素材、堅牢なデータ収集を提供
最短の準備時間–簡単なセンサーの適用、キャリブレーション、ベースライン設定により、準備時間とオペレーターの学習曲線を短縮
最も強力で使いやすい分析ツール–プログラミングなしで最も高度な分析作業を実行
システム的および運動アーチファクトに最も強い–近接センサーはシステム的アーチファクトを減少させ、ソフトウェアは後処理でシステム的アーチファクトを除去するためのツールを提供
最も侵入的でない–18-オプトードセンサーは約1オンス（32グラム）の重さ
低ノイズ–LEDは約2倍効率的
さらにコンパクト
高フレームレート–Eシリーズ 2 Hz、Mシリーズ 4 Hz、Cシリーズ 10 Hz
双方向同期
アイソレーショントランスフォーマー不要
fNIRとは

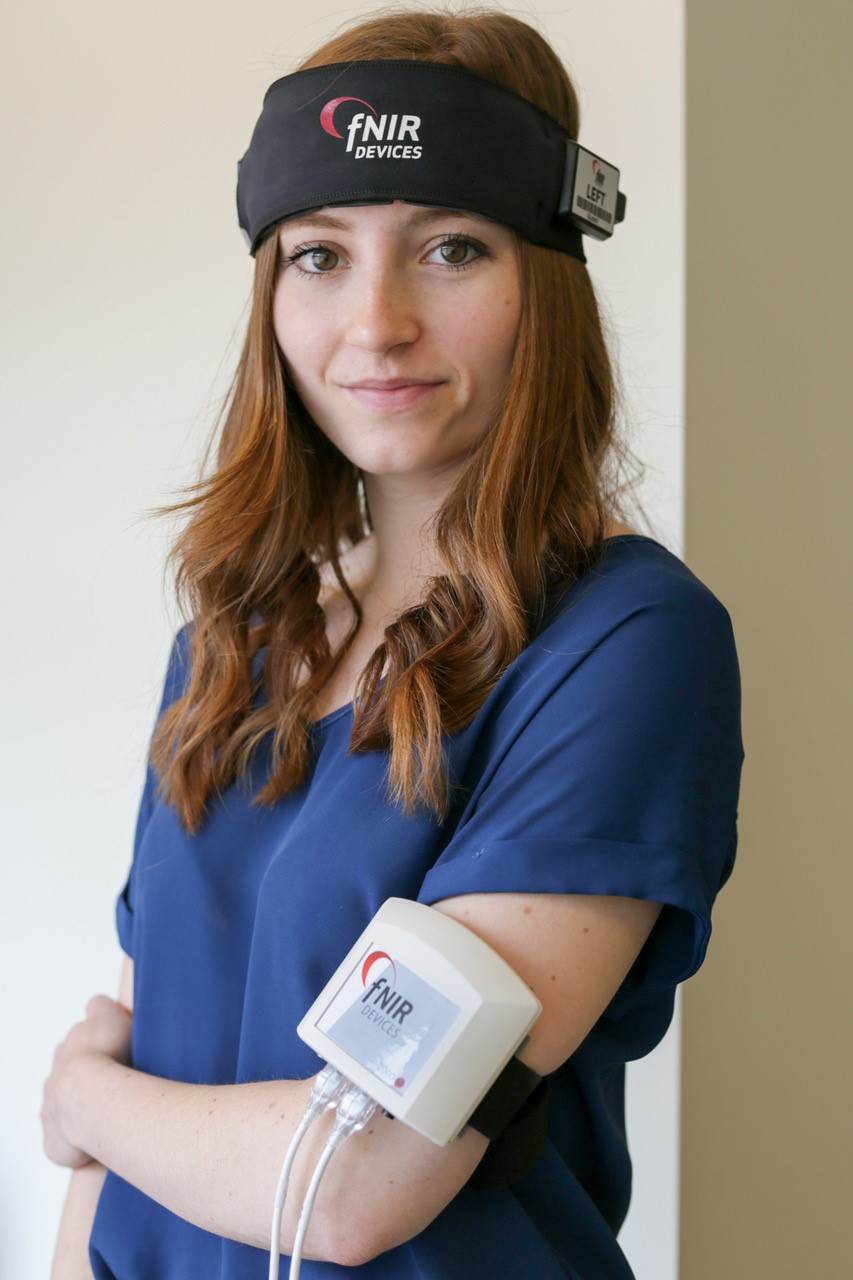

fNIRは、前頭前皮質における神経活動と血行動態応答を測定する光学イメージング技術です。被験者は額にfNIRセンサー（IR光源と検出器が柔軟なバンドに取り付けられたもの）を装着し、前頭前皮質の酸素レベルを検出し、酸素化ヘモグロビンと脱酸素化ヘモグロビンのリアルタイム値を提供します。被験者がさまざまなタスクを実行する際の酸素の変化を継続的にリアルタイムで表示します。Imager 2000Sは、最大54チャネルの情報を提供し、継続的なNIR分光法（NIRS）を行います。システムには、Imager 2000S制御ユニット、センサー、リアルタイムデータ表示および取得後の分析用ソフトウェアが含まれます。
fNIRデータと他の生理学的変数の組み合わせ
fNIRデータは、ECG（心電図）、呼吸、心拍出量、血圧、電気皮膚反応（EDA）、および刺激応答マーカーなどの他の生理学的変数と組み合わせて使用できます。AcqKnowledgeソフトウェアは、事象関連電位（ERP）およびアンサンブル平均化のための自動分析ツールを提供します。fNIRデータを他の生理学的信号と組み合わせることで、研究者は詳細な被験者評価を行うことができます。fNIRは、人間のパフォーマンス評価、神経リハビリテーション、麻酔深度モニタリング、脳-コンピュータインターフェースなど、幅広いアプリケーションに適しています。刺激提示システムやBIOPACの仮想現実製品とも統合可能です。
fNIRSoft (fS) Pro Edition ソフトウェア
fSは、機能的近赤外分光法（fNIR）信号を処理、分析、視覚化するために設計されたスタンドアロンのソフトウェアパッケージで、グラフィカルユーザーインターフェースおよび/またはスクリプト（自動化用）を通じて使用できます。fSのビューツール、データ管理ツール、およびスクリプトエンジンを使用して、リアルタイムでデータを表示し、取得後の分析を行います。fS Pro Editionには、fS Standardにはない以下の追加ツールが含まれ、機能が拡張されます：
fS信号分析: データ処理ツール

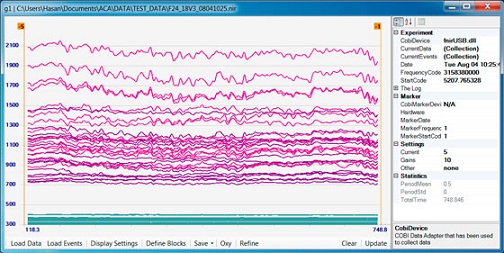

fS Viewer: 時系列分析ツール

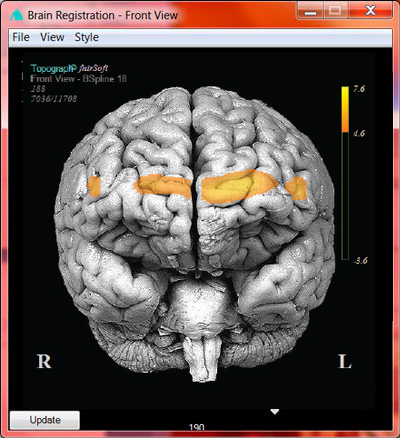

fS Viewer: 脳表面イメージ上の脳マッピングおよび視覚化を含むトポグラフツール
MP200 Research SystemとのfNIRシステムの使用
同期
オプションのBNCコネクタを使用すると、Imager 2000M制御装置は、ベースラインの開始と終了、記録セッションの開始と終了でTTLパルスを送信できます。このトリガーは、データ収集のためにMP200を起動し、各fNIRセグメントの開始と終了を記録するために使用できます。
トリガー取得
Imager 2000M制御装置のBNCトリガーと隔離型デジタルインターフェースモジュール（STP100C）の外部トリガーポートの間にBNC to BNCケーブルを接続し、AcqKnowledgeを外部トリガーに設定します。
デジタルトリガーの記録
トリガーを記録するには、ジャンパーケーブル（JUMP100）をTRIGとユニバーサルインターフェースモジュール（UIM100C）の背面にあるデジタルI/Oラインの一つに接続します。デジタルI/Oラインをオンにすると、システムはトリガーを記録してデジタルチャネルに表示します。
詳細情報の確認
サポートタブで以下の項目を確認してください：
fNIRとCOBI Studio ユーザーガイド: データ収集のガイドライン
fNIRSOFTユーザーマニュアル: fSの使用方法に関するステップバイステップガイド、fNIR技術の紹介およびfNIR分光法信号の分析に不可欠な修正されたビール・ランバートの法則（MBLL）について
fNIRSOFTスクリプトマニュアル: fNIRSOFTのプログラミングおよびコマンドラインオプション
