呼吸流量トランスデューサ（中流量） – TSD117B

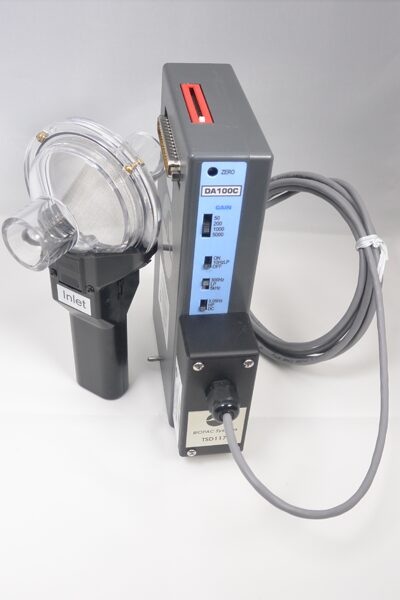

DA100C 汎用トランスデューサアンプとインターフェース接続 して使用します。

（TSD117A に類似していますが、出力とスケーリングが異なり、人工呼吸器のテストに適した設計 となっています。）

人工呼吸器との併用について

TSD117B は Ventilator Validation System VVK100-SYS に含まれており、このシステムの一部として使用することが可能です。また、システムとは別に単独で使用することもできます。

単独で使用する場合に 正確な流量および容積の推定が必要な場合 は、以下のフィルターおよびカプラー構成を使用することが推奨されます。

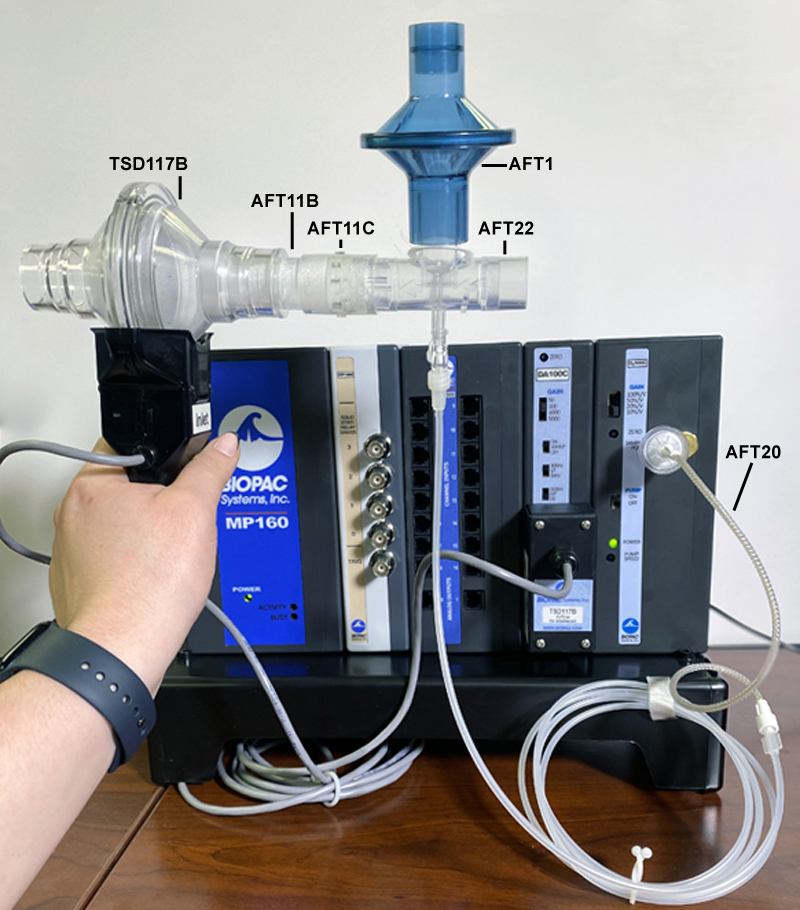

AFT1 – AFT11B – TSD117 – AFT11B – AFT1

さらに、負圧および正圧の流量補正ポリノミアル（補正係数）を適用 することで測定精度を向上できます。

より高精度な測定が必要な場合は、シリンジキャリブレーションを実施し、特定のデバイスに適した乗算補正係数を決定することが推奨されます。キャリブレーションには、AFT27（3 リットル校正用シリンジ） を使用できます。

TSD117B の体積計算時の補正ポリノミアル（補正係数）

TSD117B を体積計算に使用する場合、BIOPAC 提供の補正ポリノミアルが適用されます。この際、AFT11B カプラーの向きが重要 であり、大きい内径（ID）部分を TSD117B の吸気および排気ポートに挿入 する必要があります。

TSD117B の補正ポリノミアルは、正方向（Positive）および負方向（Negative）の流れに対して個別に作成 されています。そのため、TSD117B の吸気 / 排気の向きを正しく設定することが重要です。
