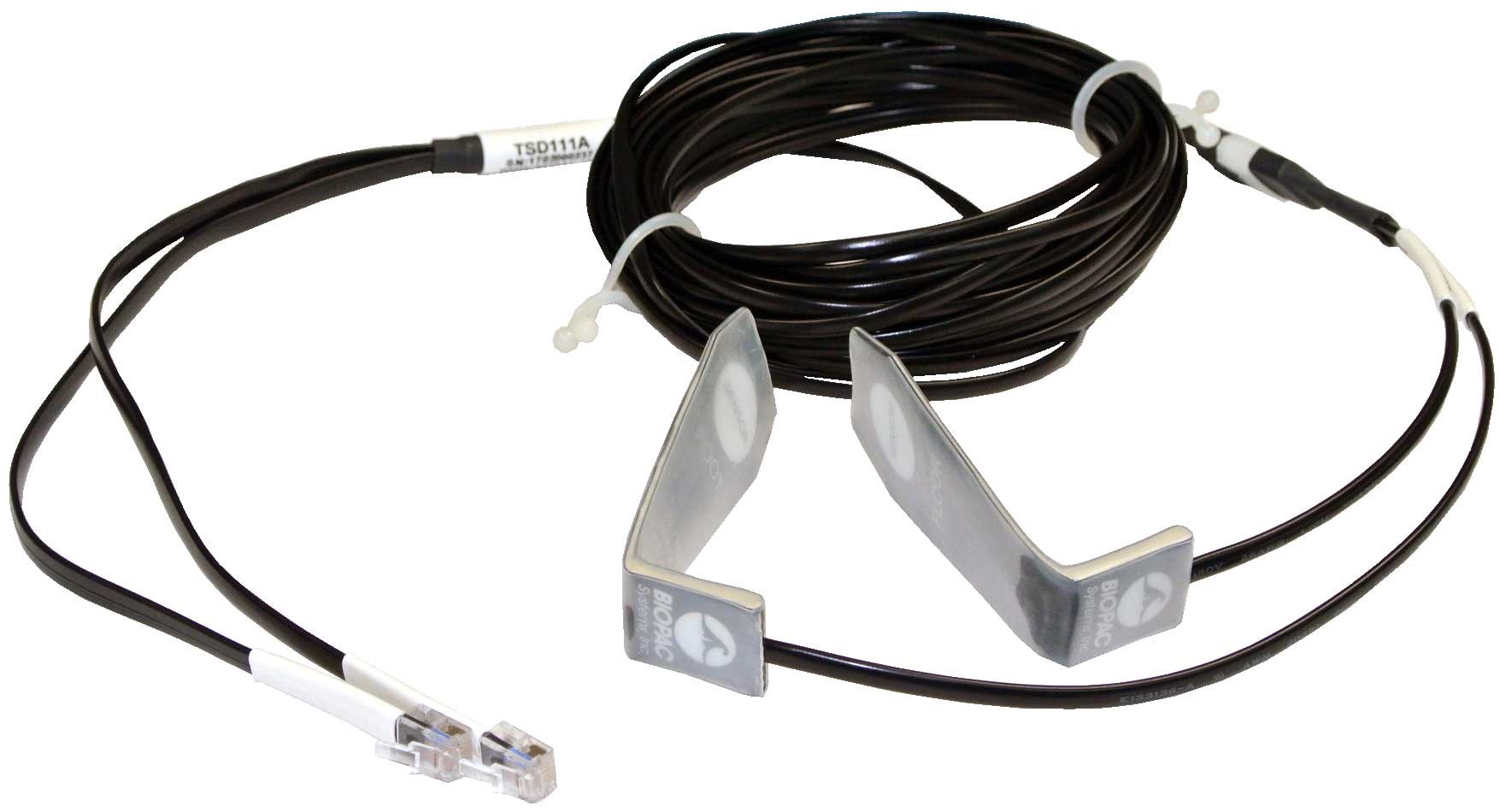

足底接触トランスデューサ – TSD111A

ヒール / トゥストライクデータの記録方法

ヒールおよびトゥストライクのデータは 2 つのアナログ入力チャンネル に記録されます（1 つのチャンネルがヒールストライク用、もう 1 つのチャンネルがトゥストライク用）。各チャンネルに登録されるインパルスは、歩行中の かかと / つま先の接地タイミングを示すマーカー となります。

インパルスの振幅は、ストライク（接地）時に測定された力を示します。この振幅値は、力と厳密な線形関係にはありませんが、単調に増加する関係にあります。つまり、力が大きくなると振幅も増加 します。

正確な力の測定が必要な場合は、以下の方法を推奨します。

センサーに段階的に異なる重量を適用することで、大まかなキャリブレーションを行う（狭い動作範囲内）

AcqKnowledge Expression チャンネルを使用して、より広い動作範囲でヒール / トゥストライクセンサーの出力を線形化する

このように調整を行うことで、より正確な歩行データの解析が可能になります。
