MRI用3軸加速度計 – TSD109C2-MRI
TSD109C2-MRI は、高精度な 三軸加速度計（±5 G） で、ゆっくりとした動作、微細なジェスチャー、タッピング反応 などの加速度測定に最適です。MRI 環境下での被験者のフィードバックトランスデューサとしても使用できます。

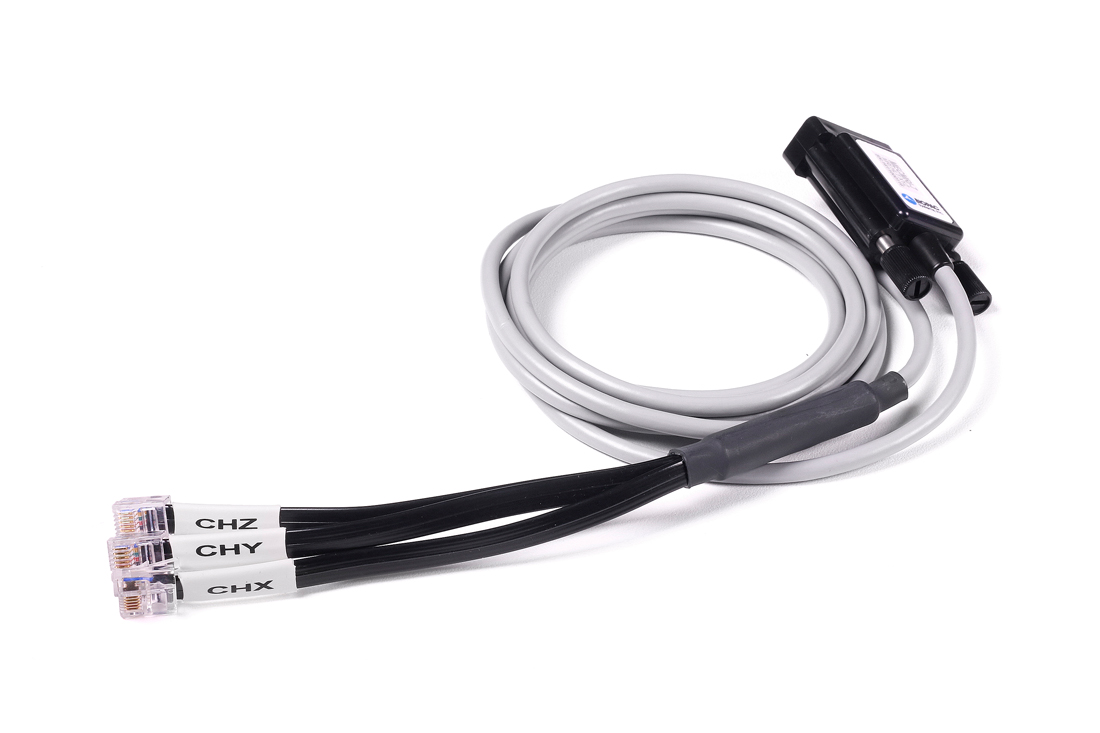

この加速度計は X-, Y-, Z- 軸の加速度を同時に測定 し、3 つの出力を提供します。付属品として、3 軸インターフェースケーブル（MECMRI-9 to AMI100D または HLT100C）、フィルターセット（MRIRFIF）、および 2 種類の Velcro ストラップ（10 cm および 33 cm） が含まれています。
周波数応答範囲は DC から 500 Hz までで、極めて高精度な測定が可能です。加速度計の向きを変えることで簡単にキャリブレーションができ、重力（G=1）が特定の軸のみに作用するよう調整可能 です。

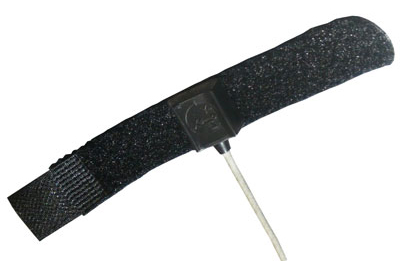

加速度計は 柔軟で目立たないデザイン となっており、指、手首、つま先、足などの身体の部位に装着可能 です。
製品概要
MRI 環境での使用
対応条件: 7T までの MRI 環境で使用可能（条件付き）
接続: 付属の MECMRI-9 ケーブルおよび MRIRFIF フィルター を使用し、AMI100D アンプインターフェースモジュール または HLT100C 高レベルトランスデューサモジュール に接続
安全対策: 加速度計の導電部分は、被験者から 電気的および熱的にアイソレート されており、安全に使用可能
セットアップ手順
加速度計からフィルター（MRIRFIF）までのケーブルを接続（チャンバールーム内、長さ 10 m）
MRIRFIF フィルターから MECMRI-9（または旧システムでは MECMRI-7）に接続
MECMRI-9（コントロールルーム内、長さ 2 m）を AMI100D に接続
旧システムの場合: HLT100C を使用するシステムでは、MECMRI-7 に置き換えて使用可能
このセットアップにより、MRI 環境でも高精度な加速度測定が可能になります。
主な特徴
仕様
| 型番 | TSD109C2-MRI |
| チャンネル数 | 3-X軸, Y軸, Z軸 |
| 出力レンジ | ±5G（200mV/G） |
| ノイズ | 0.5mG/√Hz(rms) |
| バンド幅 | DC-500Hz（-3dB） |
| 非線形性 | フルスケール0.2% |
| 縦軸感度 | ±2% |
| アライメント誤差 | ±1° |
| パッケージ | シリコンハウジング |
| 寸法 (mm) | 16(L)×17(W)×8(H) |
| ケーブル長 | 10m |
| 重量 | 4.5g |
| 電源 | ＋5V＠25mA |
| 減菌 | 有 |
| インタフェース | HLT 100C |
