  • BIOPAC systems社

BSL用 生体用シグナル処理ブレッドボード – SS39L

SS39L シグナルプロセッシングブレッドボードには、Signal Processing Lab Set(BSL PRO H25-H26) を完了するために必要なすべての部品が含まれています。このセットは、生理信号の記録および処理における回路設計の重要なサブセットをカバーしています。

対応する回路設計:

方形波オシレーター(Square Wave Oscillator)
計測アンプ(Instrumentation Amplifier)
アクティブフィルター:ハイパス(Active Filter: High Pass)
アクティブゲインブロック & ローパス(Active Gain Block & Low Pass)
ノッチフィルター(Notch Filter):50/60 Hz ノイズ除去
QRS 検出用バンドパスフィルター(QRS Detection: Band Pass Filter)
QRS 検出用絶対値回路(QRS Detection: Absolute Value Circuit)
QRS 検出用ローパスフィルター & システム全体テスト(QRS Detection: Low Pass Filter and Overall System Test)


SS39L ブレッドボードキットの内容

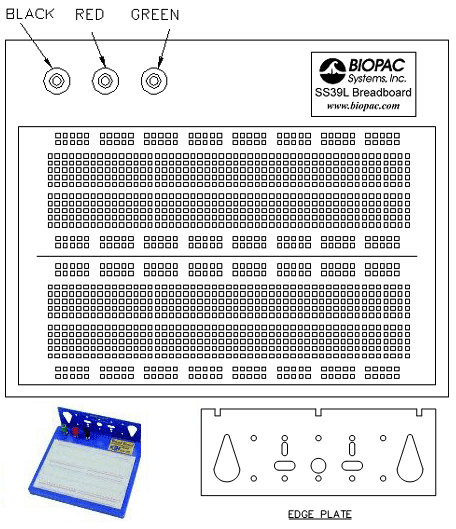

ブレッドボード(BSL-BBOARD)
ブレッドボード & ジャンパーワイヤーキット(BSL-BMEACC)

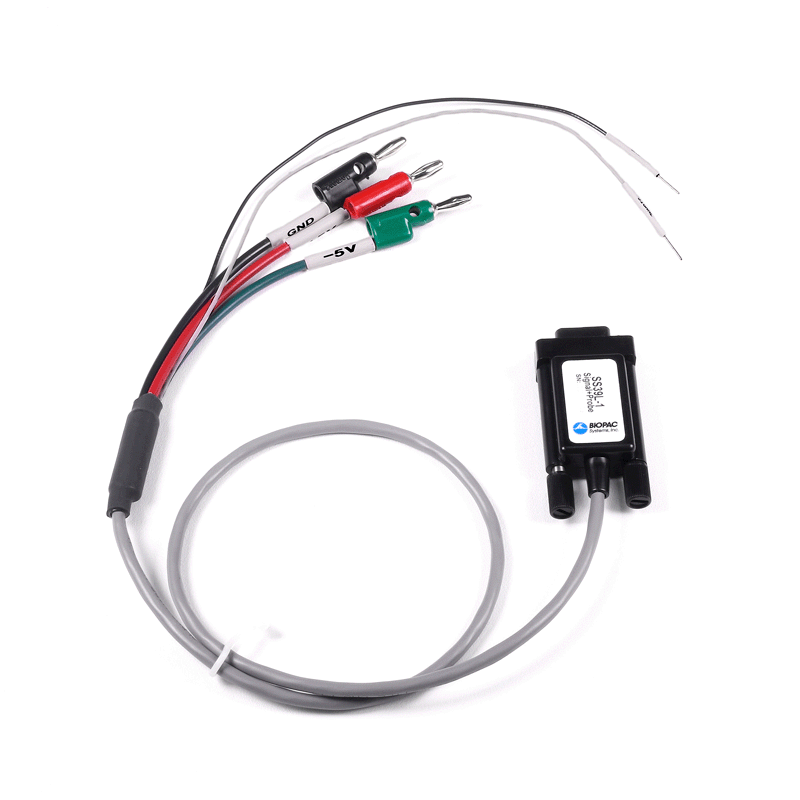

*シグナル/パワーケーブル(SS39LB)**(MP3X/MP45 からブレッドボードに接続し、1チャンネルの信号記録を実施)
*シグナルケーブル(SS60LB)**(追加の信号/チャンネル用。標準で2チャンネル対応、さらにチャンネルを追加する場合は SS60LB を追加)
電極インターフェース(BSL-TCI22: SS2L to SS39LB)(電極が必要な回路構成向け)
BME Lab Booklet(既存の BSL システムを用いた 8 つのラボプロジェクト構築およびシステム全体のチェック用)


また、ブレッドボードアクセサリー を追加することで、シグナルケーブルやパワーケーブルを共有できるワークステーションを増設可能です。

製品概要

注意事項

以前の SS39L には SS39LA-1 および SS60LA が含まれていました。現在のユーザーはこれらの旧型ケーブルを使用して Lesson Set H25-H26 を実行できますが、Lesson Set H40「EMG-Controlled Robotic Arm」 や今後の BME ブレッドボードレッスンを実施するには、SS39LB および SS60LB へのアップグレードを強く推奨 します。

詳細情報

ブレッドボードラボブック には、以下の BSL BME Labs の回路図および設計ノートが含まれています。学生は MP3X ハードウェア と BSL PRO ソフトウェア を使用して、自身の設計を評価することができます。

収録されている BSL BME Labs

方形波オシレーター(Square Wave Oscillator)

計測アンプ(Instrumentation Amplifier)

アクティブフィルター:ハイパス(Active Filter: High Pass)

アクティブゲインブロック & ローパス(Active Gain Block & Low Pass)

ノッチフィルター(Notch Filter):50/60 Hz ノイズ除去

QRS 検出用バンドパスフィルター(QRS Detection: Band Pass Filter)

QRS 検出用絶対値回路(QRS Detection: Absolute Value Circuit)

QRS 検出用ローパスフィルター & システム全体テスト(QRS Detection: Low Pass Filter and Overall System Test)

設計ガイドラインについて

カリキュラムの「H25 BME Breadboard I」および「H26 Breadboard II」 (BSL PRO レッスン)を参照してください。

追加情報 & サポート資料

サポートタブをクリックすると、BME ラボでのブレッドボードシステムの使用に関する ホワイトペーパー を読むことができます。

Physiological Signal Processing Lab(生理信号処理ラボ)

Inquiry-Based Biomedical Signal Processing(探求型生体医療信号処理)

Students As Signal Sources(学生を信号源とした実験)

詳細情報:

「Virtual Instruments in Undergraduate Biomedical Engineering Laboratories」

著者: Randy D. Trumbower & John D. Enderle

掲載誌: IEEE ENGINEERING IN MEDICINE AND BIOLOGY MAGAZINE, JULY/AUGUST 2003
