ビデオ同期用LEDケーブル – OUT103

OUT103 LEDケーブルを使用して、ビデオカメラと同期した光のフラッシュを作成します。AcqKnowledge for Windowsは、ビデオファイルを生理学的データと同期させる機能を提供します。

3メートルのケーブルにより、さまざまなプロトコルでLEDを簡単に使用することができます。

HLT100Cへの接続
CBL122(3.5 mm → RJ11アダプター)×2個 が付属しており、HLT100Cのアナログ出力に接続可能
Yアダプターのステムを1つのCBL122アダプターに接続し、アナログ出力に接続
2番目のCBL122アダプターを未使用のアナログ入力に接続、CBL100を使用
UIM100Cへの接続
3.5 mm電話プラグで終了し、UIM100Cのフロントパネルのアナログ出力0/1に接続

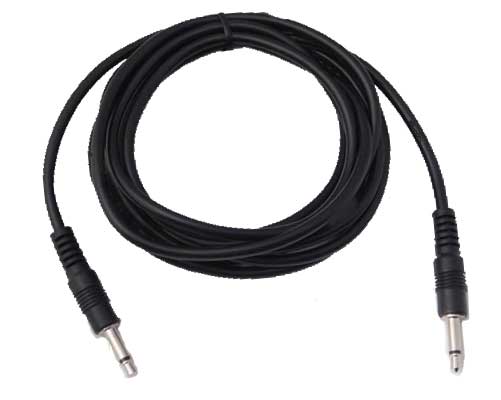

CBL100(3.5 mm → 3.5 mmケーブル)が付属し、UIM100CのリアパネルにあるデジタルI/Oポートに接続
Yスプリッター(CBL212)が付属し、MP200が刺激プレゼンテーションセットアップから駆動波形をサンプリングできるようにする
駆動波形のタイミングと振幅の記録が可能

製品概要

これにより、ビデオまたはデータファイルの特定のポイントにジャンプでき、対応するデータまたはビデオが正しい時間点にジャンプします。もしSuperLabのような視覚プレゼンテーションシステムを使用している場合、データファイル内のイベントマーカーにジャンプし、対応するビデオを表示できます。

詳細情報

AcqKnowledge 4.1-4.2 for Windows 設定

MP200/MP100 と UIM100C 設定

OUT103 2mmピンアダプターをOUT103ケーブルの3.5mmプラグに接続します。

赤いOUT103 2mmピンをUIM100CのリアパネルにあるデジタルI/Oチャンネルに接続し、黒いピンをUIM100CのリアパネルにあるGND Dに接続します。

MP200 > チャンネル設定で、OUT103が接続されたデジタルI/Oチャンネルを取得し、プロットします。

MP200 > 手動コントロール表示を設定

「出力」に設定

「即時設定」オプションを有効にする

OUT103が接続されたデジタルI/Oチャンネルをクリックして、0と1の間で切り替えます

必要に応じて「設定」ボタンをクリックし、手動コントロールを更新してデジタルパルスを出力します。

MP36R 設定 – 追加アイテムが必要

OUT3(BNCアダプター)をMP36Rの「アナログ出力」ポートに接続します。

BSLCBL6(インターフェースケーブル:BNC → 3.5mm)をOUT3に接続します。

OUT103 3.5mmプラグをBSLCBL6 3.5mmソケットに接続します。

MP36 > 出力制御の「低電圧刺激」オプションを設定

パルス幅を100ミリ秒に設定

パルスレベルを5ボルトに設定

参照チャンネルを任意のデジタルチャンネルに設定

「ON」ボタンをクリックしてデジタルパルスを出力します。

AcqKnowledge 3.8.2-3.9.1 for Windows 設定

OUT103 LEDケーブルを使用して、ビデオカメラをMPシステムと同期させます。刺激装置を使用して、MPシステムがデータの記録を開始する際にLEDを点灯させます。ビデオカメラが録画していることを確認し、LEDをカメラの視界内に配置して、録画を開始するとLEDが点灯するのが確認できるようにします。録画を再生すると、LEDが点灯し、それがデータ取得の開始を示します。AcqKnowledgeのタイミングツールを使用して、ビデオとデータファイルを同期させます。
