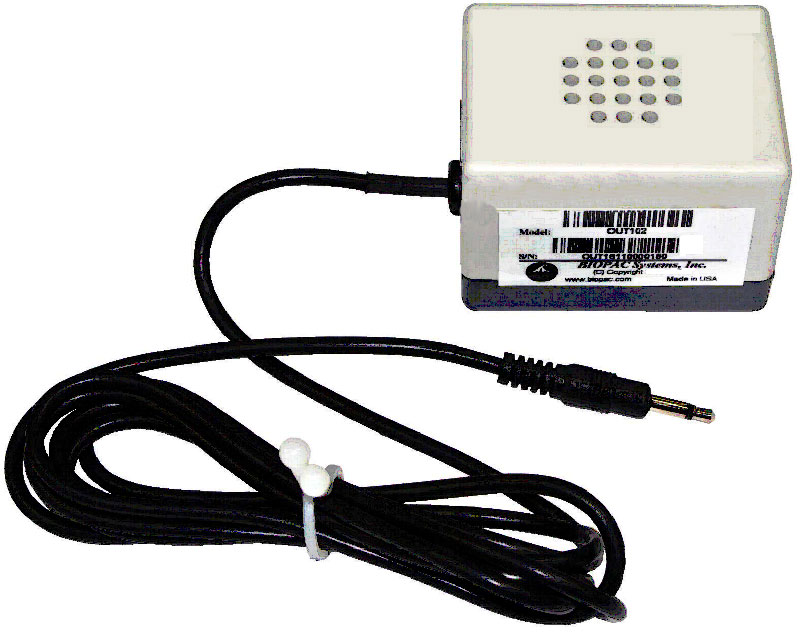

ピエゾオーディオトランスデューサ – OUT102
OUT102ピエゾトランスデューサーは、生理学的信号が特定の閾値を超えた際に可聴刺激 やアラーム を提供するのに非常に便利です。そのため、OUT102はECG(心電図)、血圧、呼吸信号の可聴BPM(心拍数)インジケーターとして優れた性能を発揮します。
また、本デバイスは、温度や電気皮膚反応(electrodermal response)などのゆっくり変化する変数が特定の閾値を超えた際のインジケーターとしても使用可能です。OUT102は通常、STM100C刺激モジュール に直接接続されます。
製品概要




OUT102に付属するインターフェースケーブル
-
CBL100(3.5 mmケーブル ×1本):OUT102をUIM100CのリアパネルにあるDigital I/Oポート に接続し、Control Channel出力と連携 可能
CBL212(Yスプリッター ×1本) - MP Systemが刺激プレゼンテーションセットアップから駆動波形をサンプリング できるようにする駆動波形のタイミングと振幅の記録が可能

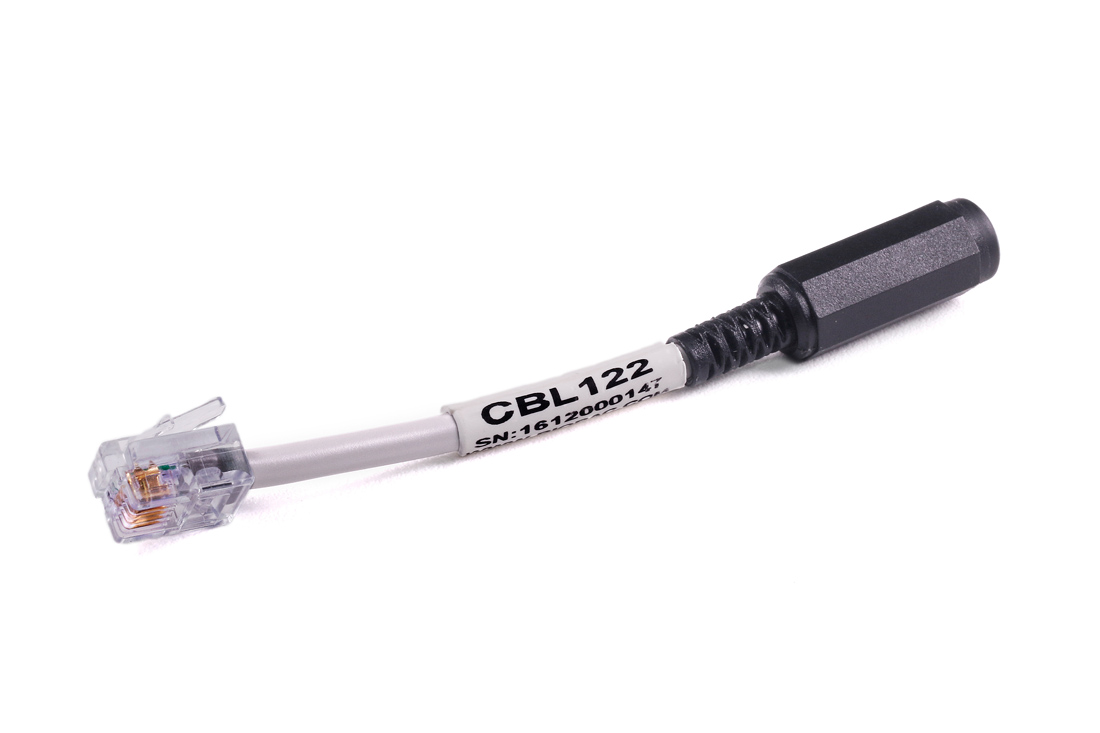

- CBL122(非絶縁RJ11 → 3.5 mmジャック ×2本)
詳細情報

OUT102の閾値は、STM100Cモジュールの振幅コントロールを調整することで決定されます。OUT102ピエゾトランスデューサーは、STM100C刺激モジュールの50オーム出力に直接接続できます。STM100C刺激モジュールの出力が1.5ボルトを超えると、OUT102ピエゾインジケーターは一定の可聴信号(3.0 kHz @ 80dB) を発します。
このため、OUT102は生理学的信号が特定の閾値を超えた際に可聴刺激やアラームを提供するのに非常に便利です。OUT102はECG(心電図)、血圧、呼吸信号の可聴BPM(心拍数)インジケーターとして優れた性能を発揮します。モニタリングされる特定のバイオポテンシャルまたはトランスデューサーアンプ信号は記録され、同時にSTM100Cモジュールを通じて処理されます。さらに、温度や電気皮膚反応(などのゆっくり変化する変数)が特定の閾値を超えた際のインジケーターとしても使用できます。
このように動作させるためには、次の設定が必要です:
ソースアンプをCH16に設定
STM100CをCH16入力に設定
ソース信号の振幅が最低でも+1.5Vに達すること
ソース信号のゲインは、通常、ソースアンプモジュールのゲインスイッチを使用して十分に調整できます。
STM100Cの振幅コントロールを使用して、ソース信号を適切に減衰させ、必要なソース信号部分のみでピエゾトランスデューサーを作動させます。
OUT102は、UIM100CのデジタルI/Oポートにも直接接続でき、Control Channel出力での動作が可能です。OUT102をUIM100CのデジタルI/Oポートに接続するためのアダプターが付属しています。この設定により、データ収集中に刺激レベルとタイミングが記録に表示されます。
付属のスプリッター(CBL212)と接続ケーブル(CBL100)の使用方法
CBL212(3.5 mmオスモノラルプラグ → 2 x 3.5 mmメスモノラルソケット)は、アナログ駆動信号を2つの場所に分配するために使用されます。通常、駆動信号はDA0またはDA1から分配ケーブルに向けて送られます。
CBL212スプリッターケーブルの1つのソケット出力は、OUT102入力に接続されます。
もう1つのソケット出力は、MP入力に戻して、CBL100を介してUIM100Cを通じて駆動信号を送ります。
OUT102のケース寸法とケーブル仕様
ケース寸法: 幅 50.29 mm x 長さ 65.41 mm x 高さ 45.15 mm
ケーブル: 1.8 m、3.5 mm電話プラグで終了
