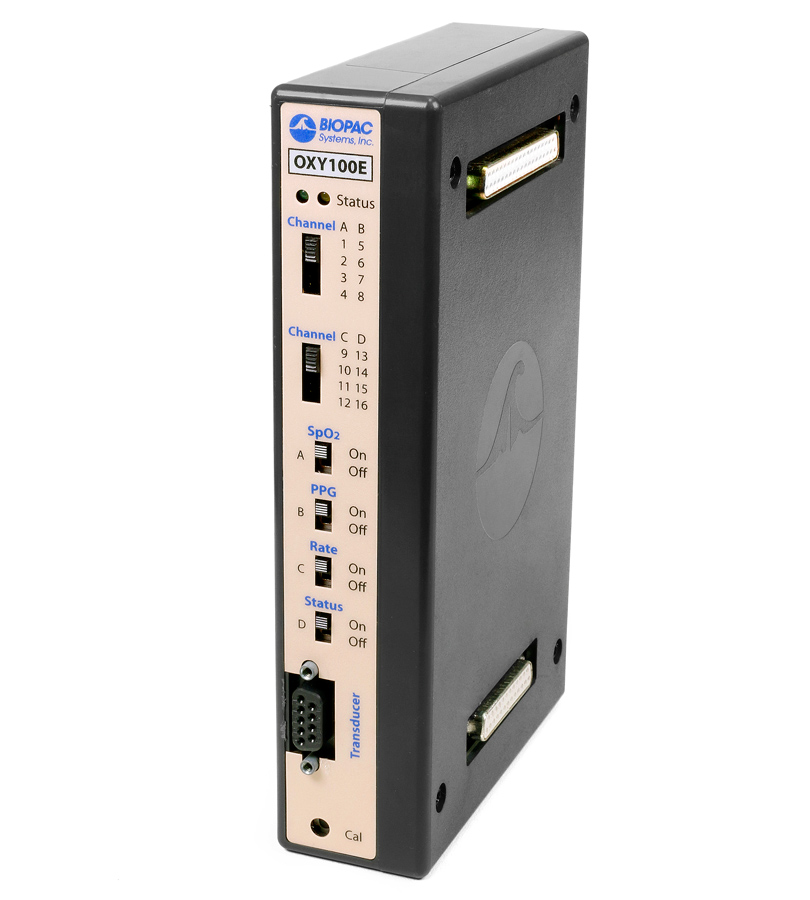

パルスオキシメータモジュール – OXY100E

OXY100Eは、血中酸素飽和度（SpO2）を非侵襲的に、ビートごとに測定します。OXY100Eは4つの信号を同時に出力します：

A: SpO2値（Ch 1, 2, 3, または 4）
B: 脈波（Ch 5, 6, 7, または 8）
C: 心拍数（Ch 9, 10, 11, または 12）
D: モジュールの状態（Ch 13, 14, 15, または 16）
これらの信号は、異なるMP入力チャネルのスイッチ可能なブロックに送信されます。最大4つのOXY100Eモジュールを1つのMPシステムで使用できます。OXY100Eは、セットアップ手順を簡略化するために、内蔵のキャリブレーションを備えています。各OXY100Eモジュールには、TSD124シリーズのSpO2トランスデューサーのいずれかが必要です。

製品概要

脈波について: 脈波出力は生の脈拍信号ではなく、専用のアルゴリズムを使用して前処理された波形です。OXY100Eの脈波波形出力は、AcqKnowledgeのレートディテクターを使用して心拍数を計算するためにのみ使用してください。生の脈波信号を取得するには、指定されたPPGトランスデューサーとPPG100DスマートアンプまたはMP200システム用のPPG100Cアンプ、またはMP36Rシステム用のSS4LA PPGトランスデューサーを使用してください。

OXY100Eは、ランベルト・ビアの法則に基づいて動作します。この法則は、光の吸収とその光が通過する物質の特性との関係を示す経験則です。

詳細情報

OXY100Eは、血中酸素濃度を測定する非侵襲的な装置です。OXY100Eのプローブには発光ダイオード（LED）が組み込まれており、これらは被験者の体の透過性部分（通常は指先や耳たぶ）を通じてフォトダイオードに向かって光を発射します。1つは赤色LED（波長660 nm）、もう1つは赤外線LED（約910 nm）です。これらの波長での光の吸収は、酸素化ヘモグロビンとその脱酸素化型で異なります。酸素化ヘモグロビン/脱酸素化ヘモグロビンの比率は、赤色光と赤外線光の吸収比を用いて計算できます。特に、OXY100Eは動脈血中の酸素化ヘモグロビンの割合を電圧として出力します。

TSD124シリーズSpO2トランスデューサーとの使用

耳クリップ型SpO2トランスデューサー – TSD124B

フレックスラップ型SpO2トランスデューサー – TSD124C

フィンガークリップ型SpO2 – TSD124D

追加オプション: CBLOXY-EXT 2.4 m 延長ケーブル

注: OXY100Eは2010年8月にOXY100Cに代わって導入されました。
