連続血圧計測モジュール – NIBP100D
NIBP100D 非侵襲的血圧システムは、連続的な血圧信号と値（収縮期血圧【Sys】、拡張期血圧【Dia】、平均血圧【MAP】）、および脈拍数【PR】を提供します。このシステムは、直接的な動脈圧波形に似た連続的な血圧波形を出力します。モニターは収縮期、拡張期、平均血圧、心拍数の値を表示します。
システムは以下の情報を提供します：
・無料のBIOPACウェビナー
・ダブルフィンガーセンサーからのすべての値
・子供から大人まで使用可能な3サイズ展開
・着用が快適
・簡単なセットアップで迅速に開始でき、即座にフィードバックと記録が可能
・標準的な上腕カフを用いた心臓レベルでの自動キャリブレーション
・認証された技術
・モジュール表示言語オプション: 英語【EN】、ドイツ語【DE】、フランス語【FR】、スペイン語【ES】、イタリア語【IT】
製品概要

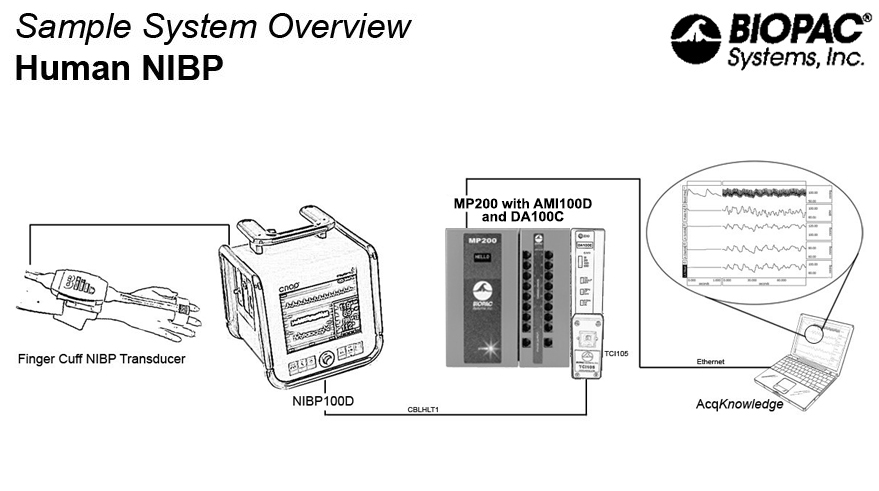

NIBP100D 非侵襲的血圧システムは、MP200、MP160、MP36R データ取得および解析プラットフォーム と AcqKnowledgeソフトウェア と連携する完全な研究システムの一部であり、複数のアプリケーションの高度な研究をサポートし、さまざまな信号と測定の取得をサポートします。
インターフェース延長ケーブル
CBLHLT1
DA100C アンプ + TCI105 コネクタ を MP200 または MP160 と接続
BSL-TCI5 コネクタ を MP36R と接続
設定のヒントについては、NIBPのベストプラクティスを参照してください！
ヘモ動態パラメータ（PPV、SVV、CO、CI、SV、SI、SVR、SVRI）を追加するには、NIBP100D-HD を参照してください。
主な特徴
仕 様
| 指先カフサイズ | L 24-28mm , M 18-24mm, S 10-18mm |
|---|---|
| 上腕カフサイズ | 子供用 12-19cm, Sサイズ 17-25cm, Mサイズ 23-33cm, Lサイズ 31-40cm |
| モニターサイズ | 寸法 280×270×250mm 重量 7.5kg |
| 電源 | 18VDC ±10% 3A |
| 表示 | Sys, Dia, Mean[mmHg], Pulse [bpm] |
| 計測範囲 | Sys: 40-250 mmHg / Dia: 30-210 mmHg / Mean: 35-230 mmHg |
| 心拍 | 20-200BPM |
| 確度 | ±5mmHg |
| 表示分解能 | 1mmHg |
| 定格電源 | AC100V |
| 定格電流 | 3.0A |
詳細情報

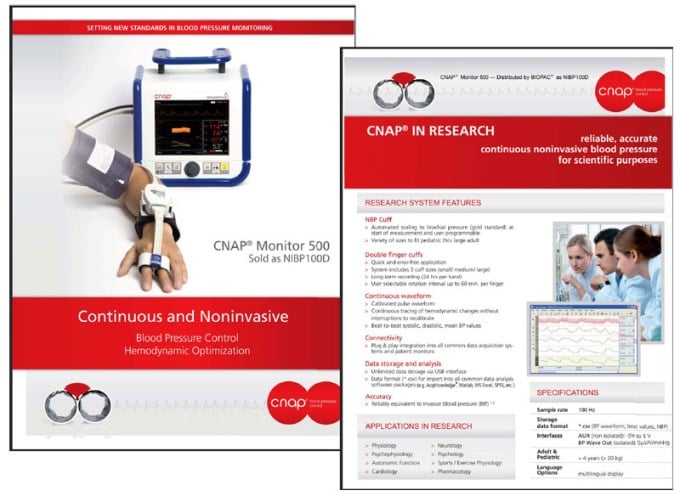

NIBP100D CNAP Module 500 Software v 3.5.R01
インターフェース: データ転送と分析の簡便さ
NIBP100Dシステムは非常に使いやすく、初期セットアップとキャリブレーションは3分以内で完了します。セットアップの時間には、上腕にカフを装着し、指にセンサーを取り付ける時間が含まれます。指センサーの取り付けは、被験者の指を2つのカフにスライドさせるだけで簡単です。
一般的なデータ取得システムや被験者モニターとのプラグ＆プレイ統合
BIOPACの研究用データ取得システムまたはサードパーティ製データ取得システムとのインターフェース
アナログ出力オプション

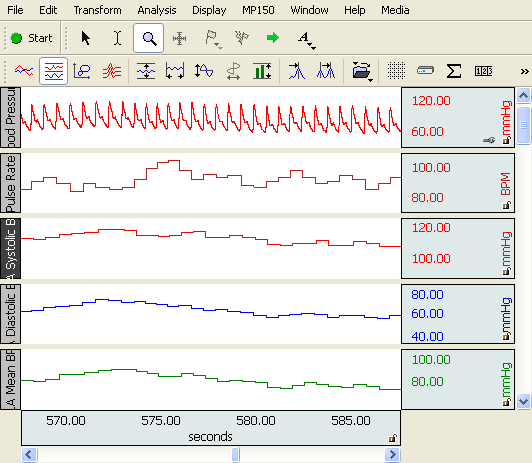

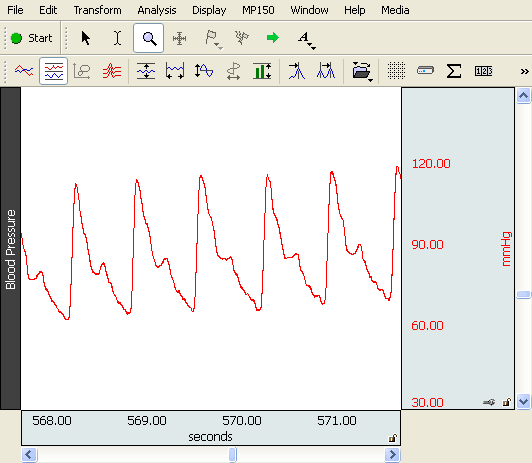

AcqKnowledgeソフトウェアは、血圧信号、収縮期血圧、拡張期血圧、平均血圧、心拍数を表示します。また、血圧信号の詳細な拍動ごとの分析も提供します。
セットアップ: 簡単で迅速
指センサー1つで非侵襲的にすべてのパラメータを取得 – カテーテルや追加の電極を設置する必要はありません
短期・長期研究において被験者にとって快適
記録: 即時フィードバック
リアルタイムで継続的な非侵襲的血圧が表示され、スタート後すぐに表示されます
血圧（BP）、脈拍数（PR）について正確で即時のフィードバックを提供
一貫性と再現性のある結果を得るための証明済みのソリューション
検証: 臨床的に証明された精度
指センサーとNBPキャリブレーションの組み合わせにより、血圧信号の高精度が実現
継続性、精度、波形ダイナミクスに関して動脈内測定と高い一致

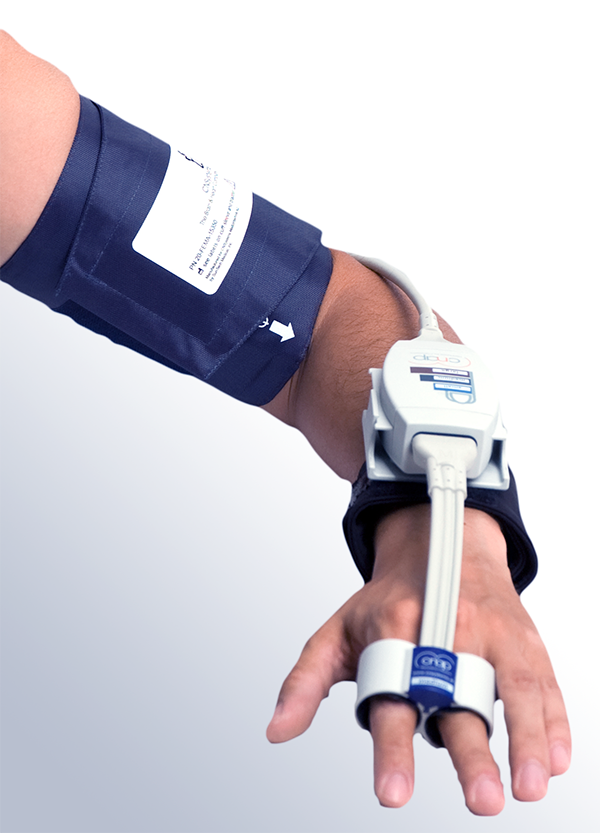

NIBP100Dは、標準的な血圧カフを使用してキャリブレーションされます。このカフは被験者の上腕に装着され、ユニットは自動的に血圧を測定し、その値をキャリブレーションに使用します。キャリブレーション中、システムは指の脈拍を特定し、部分的に圧迫を行います。録音中、圧迫された指の圧力を緩和するために、システムは次々に指を切り替えていきます。指の切り替えの間隔はユーザーが選択でき、最大で60分間に設定することができます。切り替えの際には、システムがもう一度キャリブレーションを行い、値が正確であることを確認します。
システムは、指での血圧測定のために血管の負荷軽減技術を使用します。ペナズの原理を改良したバージョンが用いられており、連続的な非侵襲的血圧信号を提供します。この方法は、指の血圧を正確に長期間測定するための同心円的に組み合わされた制御ループに基づいています。
NIBP100Dは、高圧環境や低圧環境のチャンバー内でも使用可能です（設定ガイドラインについては仕様書を参照してください）。
