製品情報

肺呼吸用アンプ – RSP100D

RSP呼吸スマートアンプは、呼吸努力の直接的な物理的測定のために呼吸トランスデューサーからの信号を記録するために特別に設計されています。このアンプは、呼吸中の腹部または胸部の膨張と収縮を測定し、呼吸努力信号の任意の低周波数を記録するためにDCカップリングを許可します。

BIOPACの新しいスマートアンプは、優れたデータ取得のために設計されています。スマートアンプは、被験者に近い場所で生理学的信号を増幅することによってパフォーマンスを向上させ、高レベルの電圧接続をデータ取得システムに提供し、ノイズアーティファクトを減少させます。

AcqKnowledgeスマートアンプ設定には、エラーを防ぐためのガイドとプロンプトが含まれています。さらに、チャネルは自動的にプロットされ、入力値のディスプレイに含まれるように設定され、初期の視覚範囲はそのスマートアンプ信号タイプに対して最小/最大入力範囲に設定されます。

BN-RESP-XDCRトランスデューサー（証明されたBNシリーズのアクセサリー）に接続します。

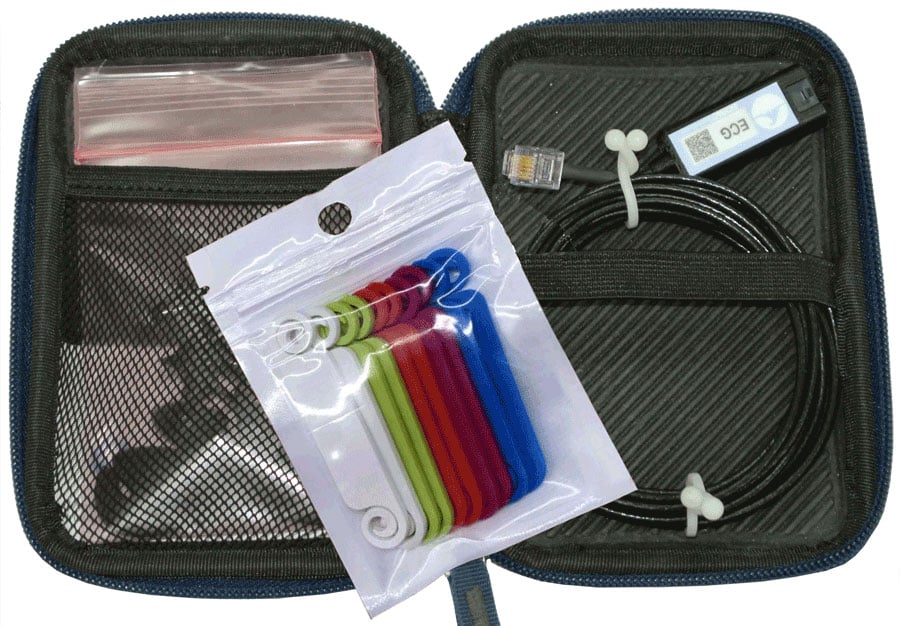

スマートアンプは、付属のベルクロ付きクリップまたはオプションのベルクロストラップを使用して被験者に取り付けることができます。アンプには3メートルの長さのケーブルがあり、AMI100Dアンプ入力モジュールに接続されます。

製品概要

スマートアンプの設定では配線を減らすことで、周囲のノイズや共通モードノイズを低減し、快適さを増し、グループダイナミクスを改善します！

スマートアンプは、アンプインターフェースモジュール（AMI100D）を介してMP200リサーチシステムに接続します。スマートアンプは、MP200、MP100、HLT100C、またはMP36Rデバイスには対応していません。出力には、CBL237とOUTISOまたは類似のケーブルを追加してください。AcqKnowledgeスマートアンプ設定には、エラーを防ぐためのガイドとプロンプトが含まれています。さらに、チャネルは自動的にプロットされ、入力値のディスプレイに含まれ、初期の視覚範囲はそのスマートアンプ信号タイプに対して最小/最大入力範囲に設定されます。AcqKnowledge 5.0.4以上は、スマートアンプ機能をサポートしています。

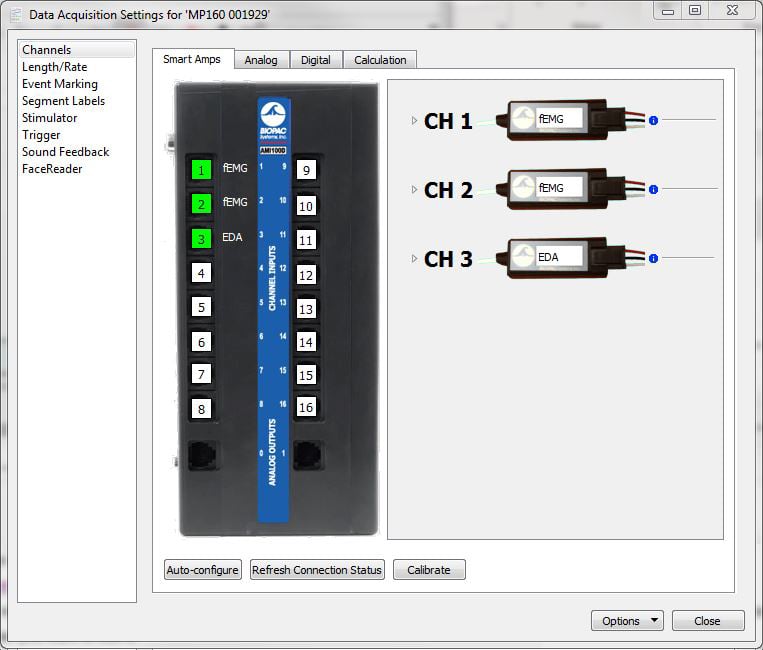

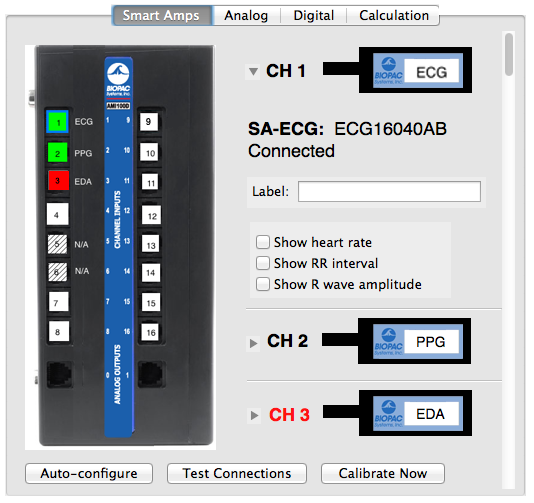

AcqKnowledgeスマートアンプ設定：信号タイプを自動検出し、導出された測定値を提供

・緑色: 設定され、検出されている

・赤色: 設定されているが、見つからない

・白色: 使用されていない/利用可能

・破線: 使用中/利用できない

スマートアンプオプションに迅速にアクセスするには、CH#ボックスをクリックしてください。

使用方法：

ミニピンチリード（15 cm、30 cm、45 cmの2リードまたは3リード）

・BN-EL15-LEAD2、BN-EL30-LEAD2、BN-EL45-LEAD2

・BN-EL15-LEAD3、BN-EL30-LEAD3、BN-EL45-LEAD3

タッチプルーフアダプター（15 cm）、ソケットはTPリードを受け入れる

・BN-ADAPT-TP2 (+, -)、BN-ADAPT-TP3 (+, -, GND)
