MRI用心拍出量アンプ – NICO100C-MRI
MPリサーチシステムに最大16個のアンプモジュールをカスケード接続し、マルチパラメータまたはマルチサブジェクトの研究を実施できます。
NICO100C-MRI インピーダンス心拍出量（ICG）非侵襲的心拍出量モジュールは、**磁気共鳴画像法（MRI）**用に特化しており、心拍出量測定に関連する特定のパラメータを記録します。NICO100C-MRIは、**インピーダンスの大きさ（Zo; 「Z」と表示）およびその導関数（dZ/dt; 「DZ」と表示）**を同時に測定し、fMRIやMRIのEPI（エコー平面イメージング）や他のスキャンシーケンス中に測定を改善するための特別な機能を備えています。これには、ZoおよびdZ/dt信号の最適化されたフィルタリングとスルーレート制限が含まれます。
ZoおよびdZ/dtは、50 kHzの刺激周波数で記録されます。このモジュールには、高精度の高周波電流源が内蔵されており、小さな（4 mA rms）正弦波測定電流を胸部容量に注入します。この胸部容量は、電流源電極セットの配置によって定義されます。別の監視電極セットが胸部容量にかかる電圧を測定します。電流は一定であるため、測定された電圧は胸部のインピーダンス特性に比例します。
製品概要
NICO100C-MRIは、MECMRI-NICOフィルタケーブルセットを必要とし、完全な研究システムの一部として使用され、MP200/MP200データ収集および分析プラットフォームおよびAcqKnowledgeソフトウェアとインターフェースします。これにより、複数のアプリケーションに対する高度な分析が可能となり、広範囲な信号と測定の取得をサポートします。AcqKnowledgeには、非侵襲的バイオインピーダンス技術を使用してインピーダンス心拍出量（ICG）、心拍出量およびその他の血行動態パラメータを自動的に分析するツールが含まれています。このソフトウェアはデータを自動的にスコアリングし、結果をジャーナルファイルまたはExcel形式で表形式で提供します。
MRI使用：条件付き 7T
条件: NICO100C-MRIアンプはコントロールルームに設置され、MEMRI-NICOフィルタケーブルセットおよび推奨されるMRIリード/電極/トランスデューサとともに使用されます；7Tまでのテスト済みです。
主な特徴
仕様
| チャンネル数 | 2ーマグニチュード(MAG）,dz/dt |
| 出力 | インピーダンスMAG 0ー100Ω インピーダンスdz/dt 2(Ω/秒)/V |
| 出力レンジ | ±10V（アナログ） |
| MAG利得レンジ | 10, 5, 2 1Ω/V |
| MAG応答周波数(高域側) | 10Hz, 100Hz |
| MAG応答周波数(低域側) | DC, 0.05Hz |
| MAG感度 | 0.0025Ω＠10Hz BW |
| dz/dt利得 | 2(Ω/秒)/V 一定 |
| dz/dt応答周波数(高域側) | 100Hz |
| dz/dt応答周波数(低域側) | DC |
| dz/dt感度 | 0.005(Ω/秒)/V＠10Hz BW |
| CMIV | ±10 V（アンプGND） ±1500 VDC（メインGND |
| 動作周波数 | 50kHz |
| 出力電流 | 4mA(rms） |
| 信号ソース | リード線電極 |
| 寸法 | 40(W)×110(D)×190(H)mm |
| 重量 | 370g |
製品詳細
注目の引用—MRI中のICG

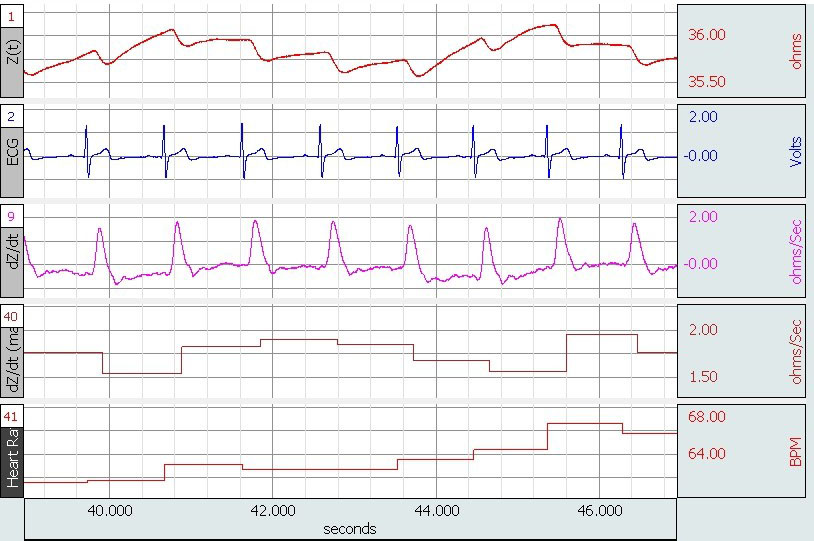

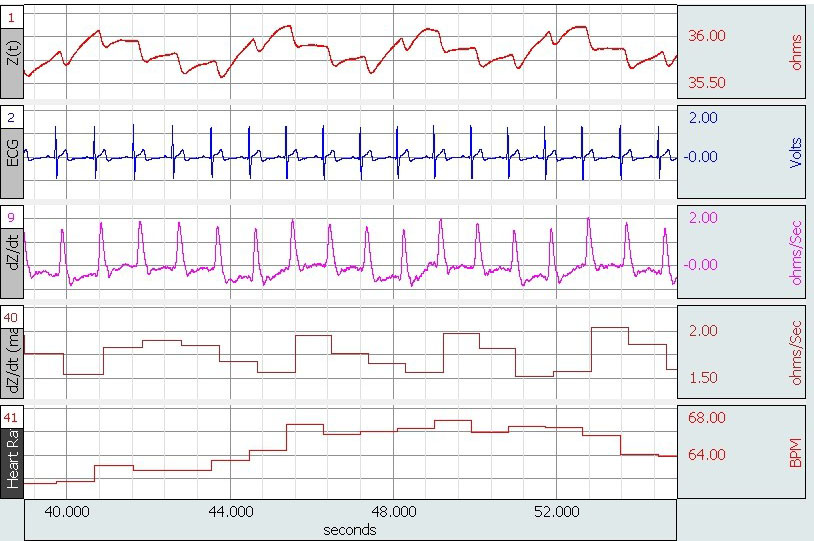

ある研究では、BOLD fMRIを実施しながら、ECG（心電図）およびICG（インピーダンス心拍出量図）を同時に記録しました。この際、BIOPAC MRIスマートアンプおよびアクセサリが使用されました。ECGおよびICG波形の解像度は、画像取得中に一回拍出量、心拍出量、前駆放出期間、左心室駆出時間を測定するのに十分であることが示されました。結果は、ICGがEPI中に記録でき、特定の信号処理を行うことで、MRI外で記録された場合と同様に解釈できることを示しています。技術と結果については、Psychophysiologyにて詳細をご覧ください。
Cieslak, M., Ryan, W. S., Macy, A., Kelsey, R. M., Cornick, J. E., Verket, M., Blascovich, J., and Grafton, S. (2014), Simultaneous acquisition of functional magnetic resonance images and impedance cardiography. Psychophysiology. doi: 10.1111/psyp.12385
セットアップノート
NICO100C-MRIの動作には通常、MECMRI-NICOケーブル/フィルタセットが接続されます。このセットは、2メートルのケーブルを含み、NICO100C-MRIをコントロールルームからパッチパネルに接続されたPiフィルタに接続します。このフィルタはチャンバー室に突き抜け、そこから8メートルのケーブルがパッチパネルフィルタと被験者の電極リードを接続します。

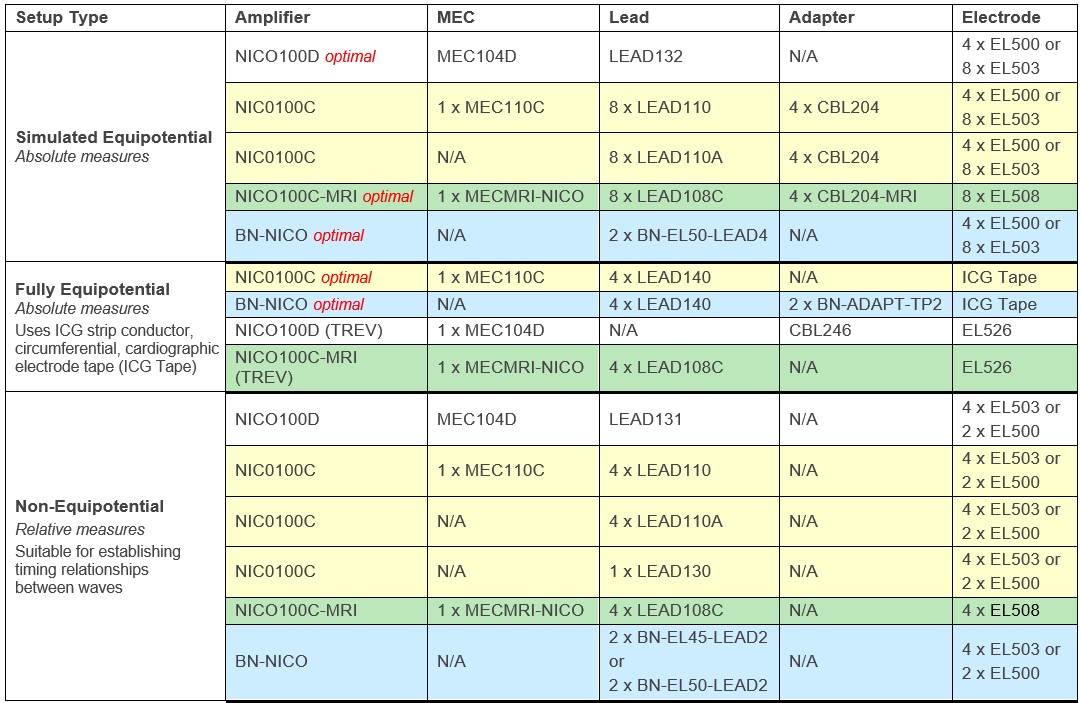

通常のセットアップでは、**4つの“Y”型電極リードアダプタ（CBL204-MRI）を使用し、8本の炭素成分無遮蔽電極リードがタッチプルーフソケット（LEAD108Bおよび/またはLEAD108C）**に接続され、使い捨ての炭素成分電極（EL508, MR条件付き 7T）に接続されます。NICO100C-MRIは他の電極タイプでも使用できます。
皮膚準備ジェル（ELPREP）を塗布し、その後、皮膚を清潔にして乾燥させ、電極を装着します。電極が乾燥している場合、かつ電極がハイドロゲルタイプでない場合は、より多くの導電性ジェル（GEL100）を塗布できます。
重要: BIOPACは、fMRIまたはMRIで記録する際に最短の電極リードを使用することを推奨しています。
