高密度EMG用グリッド電極

製品概要

収縮する筋への適応性に優れた設計

Textile HD-EMG グリッドは、柔軟性がありながら高い耐久性を備えているため、収縮中の筋に対しても非常に適しています。

高品質な信号取得

グリッドには Ag/AgCl（銀塩化銀）電極が使用されており、録音中も安定した信号品質が保たれます。

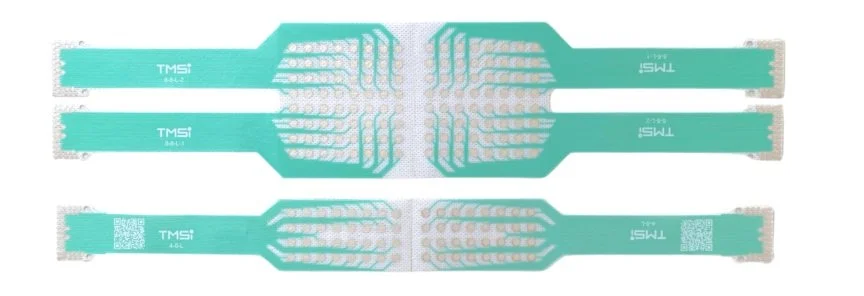

多様な電極チャンネル構成

32チャンネルおよび64チャンネルのグリッド構成を用意しており、2枚のグリッドを並べて128チャンネルの拡張構成とすることも可能です。さらに、8×8（L および S）グリッドは、それぞれ 4×8（L または S）グリッドにカットして使用することもできます。

再利用可能な設計

Textile HD-EMG グリッドは繰り返し使用可能です。8×8（ラージ／スモール）および 4×8（ラージ）構成向けに、再利用用の両面粘着シートも提供されています。

堅牢なアダプターケーブル

Textile HD-EMG Grid Adapter Cable は、堅牢かつ軽量で、アクティブシールド構造を採用したケーブルです。32チャンネル用と64チャンネル用の2種類を用意しています。

安定した装着性

専用の Textile HD-EMG Grid Cradle（グリッド固定用ホルダー）を使用することで、ケーブルを身体の任意の部位にしっかりと固定できます。このクレードルは、4種類のサイズのストラップに対応しており、さまざまな四肢サイズにフィットします。簡単に取り付けでき、あらゆる動作中でもケーブルの位置を安定して保持します。

主な特徴

さまざまな構成バリエーション

当社のHD-EMGグリッドは、「32チャンネル」または「64チャンネル」のバリエーションがあり、電極間距離（IED）は以下の2種類から選べます：

・スモール（4 mm）

・ラージ（8.75 mm）

IED（Inter-Electrode Distance）は、グリッド内で隣接する電極の中心から中心までの距離を指します。

製品構成例

32チャンネル、4×8 配列、スモール（4 mm IED）※
32チャンネル、4×8 配列、ラージ（8.75 mm IED）
64チャンネル、6×11 配列、スモール（4 mm IED）
64チャンネル、6×11 配列、ラージ（8.75 mm IED）
64チャンネル、8×8 配列、スモール（4 mm IED）
64チャンネル、8×8 配列、ラージ（8.75 mm IED）

※この構成（32チャンネル・4×8・4 mm IED）は将来発売予定であり、現在はまだ提供されていません。

詳細情報

拡張構成

2枚のテキスタイル製 HD-EMG グリッドを並べて配置することで、より広いエリアをカバーする拡張構成が可能です。たとえば、8×8 グリッドを半分にカットし、それぞれを向かい合わせに配置することで、4×16 のグリッドを作成できます。また、128チャンネル構成として、8×8 グリッドを2枚向かい合わせに並べることで、8×16 のグリッドとして使用することも可能です。

カスタマイズオプション

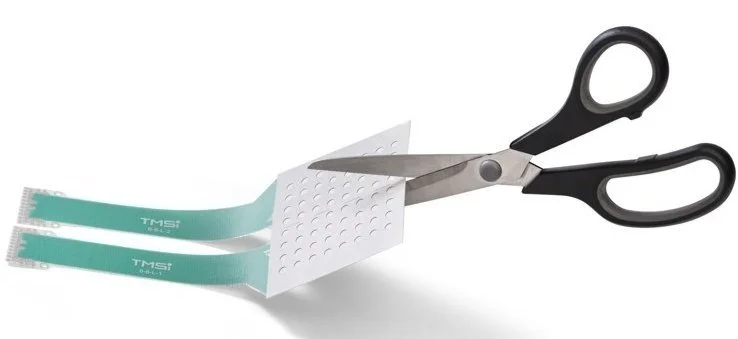

8×8（L および S）グリッドは、2つの 4×8（L または S）グリッドにカットして使用できます。
