Chronos for BIOPAC – STM-CHRONOS-1、STM-CHRONOS-2、STM-CHRONOS-3

Chronos® は、USB接続型の刺激・反応デバイスであり、刺激提示、反応、音声出力、および外部機器との通信においてミリ秒単位の高精度を実現します。このレベルのタイミング精度は、キーボードやマウス、内蔵サウンドカードでは達成できません。また、Chronos は最大16のデジタル入力および16のデジタル出力に対応しており、パラレルポートを使用せずに外部機器との通信が可能です。

製品概要

主な特徴

機能・付属品

  • 16デジタル入力/16デジタル出力(パラレルポート不要)

  • フォトセンサーアクセサリ(同梱):CRT、LCD、プロジェクションディスプレイに対応し、刺激提示の開始、画面の更新、立ち上がり・立ち下がり時間を検出

  • すべての反応は E-Prime® の時間軸と同期

  • 複数の Chronos を1台のPCに接続可能(E-Prime 2.0 Professional または E-Prime 3.0 対応)


STM-CHRONOS システム内容

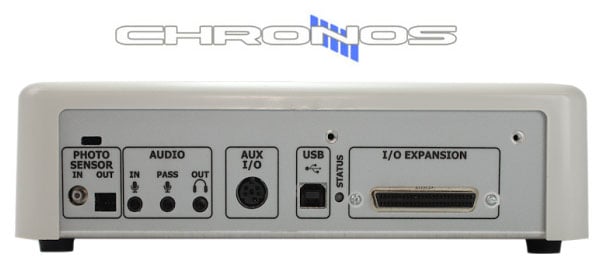

  • Chronos 本体(約20.3 cm × 16.5 cm × 6.0 cm)

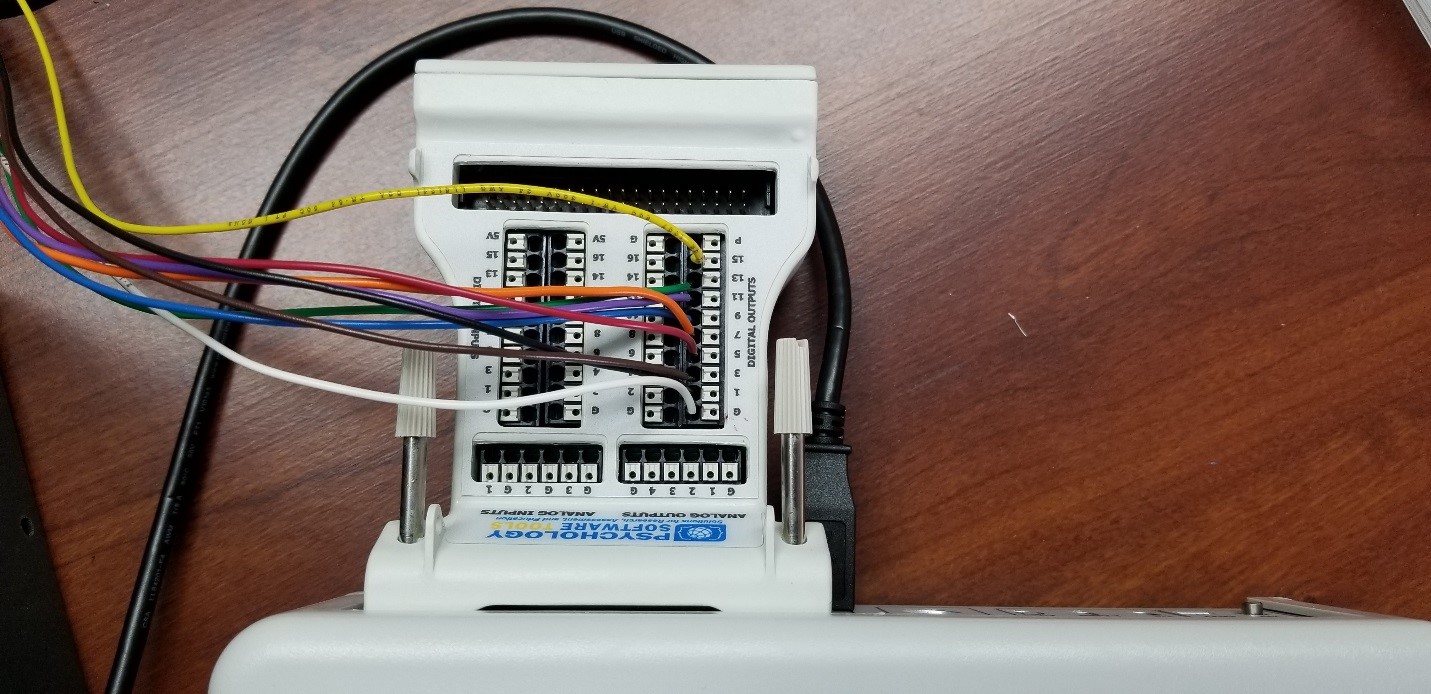

  • I/O エクスパンダー

  • BIOPAC インターフェースケーブル(下記ハードウェアに応じて選択):Smart Center、STP100C(MP1X0または MP36/36R 用)

  • マイク(約10.2 cm × 24.8 cm)

  • フォトセンサー

  • USBケーブル(約1.8 m)

  • 補助I/O ブレークアウトケーブル一式:

    • デジタル入力 ×2

    • デジタル出力 ×2

    • 電源(5 V) ×1

    • デジタルグラウンド ×1

    • アナログ入力 ×1

    • アナロググラウンド ×1

  • デモ実験、サンプル、チュートリアル


システムオプション(BIOPAC ハードウェアに応じた接続ケーブルを含む)

  • STM-CHRONOS-2:Chronos + MP36/36R 接続ケーブル

  • STM-CHRONOS-1:Chronos + Smart Center 接続ケーブル

  • STM-CHRONOS-3:Chronos + STP100C 接続ケーブル

Chronos の反応入力機能

■ キー操作

  • 5つのボタン

  • 16のデジタル入力(*)

  • 音声キー(Voice key)

  • フットペダル×2(別売アクセサリ)

  • nキー・ロールオーバー対応(複数キー同時押し)

  • プログラム可能なデバウンス間隔(チャタリング防止時間)

■ 音声録音

  • 音声応答をストリーミングおよび保存可能

  • 録音の開始タイミングを「オブジェクト表示時」または「発声開始時」に設定可能

■ 音声応答

  • 音声起動型応答(Voice key)

  • コンデンサーマイクおよびダイナミックマイクに対応

  • オーディオ入力ゲインを設定可能

  • 入力音声および録音のしきい値を設定可能

  • 音の停止(サイレンス)を検出し、しきい値通過後の時間を測定

■ アナログ入力(*)

  • アナログ入力3系統(フォトセンサー含まず)

  • 立ち上がり・立ち下がりのしきい値を設定可能


Chronos の刺激提示機能

■ LED

  • RGB カラー設定が可能な LED ×5(1個あたり4,000色以上)

  • 応答マッピングの確認、刺激提示、正答に基づくフィードバックなどに色を割り当て可能

■ 音声出力

  • 正確かつ低遅延(1 ms)の音声刺激提示(Mix Mode 1)

  • 固定遅延(6 ms)での提示も可能(Mix Mode 2)

  • チャンネルごとに立ち上がり/立ち下がりの出力しきい値を設定可能

■ デジタル出力(*)

  • デジタル出力 ×16

■ アナログ出力(*)

  • アナログ出力 ×4

  • 正弦波、鋸波、矩形波、三角波、カスタム波形の生成が可能

■ パルスジェネレータ(*)

  • 周波数設定可能な矩形波を生成

*フル機能を使用するには Chronos I/O Expander が必要です(STM-CHRONOS に含まれます)


BIOPAC 製品との互換性

  • STP100C:MP200、MP100 システム用アイソレーテッドデジタルインターフェース

  • BioNomadix Smart Center:ポータブルなスタンドアロン型ワイヤレスシステム

  • MP36R:リサーチ用 BIOPAC システム

  • MP36:Biopac Student Lab 教育システム
