Cycle Ergometer Hall Effectスイッチアセンブリ – SS73L

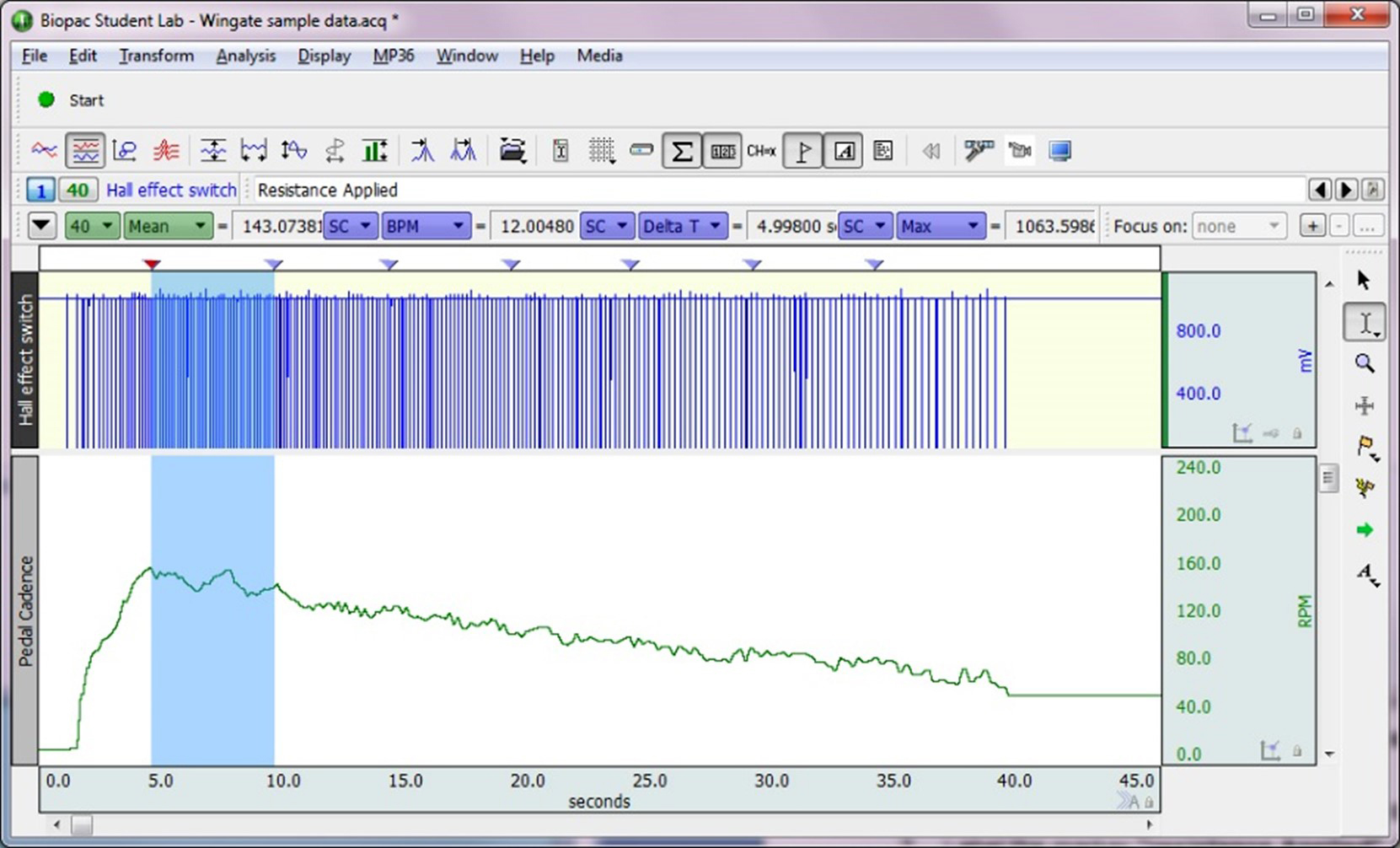

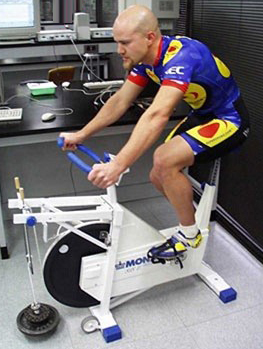

このスイッチアセンブリは、エルゴメータでペダルまたはフライホイールの回転を記録するために使用し、被験者の生理データと組み合わせて、サイクリストのペダルケイデンスや速度を記録することができます。ペダルケイデンスと速度の両方を記録するために、2台の装置を同時に使用することも可能です。また、スイッチは、ドアの開閉など、磁石がスイッチの前を通過することでイベントの発生回数をカウントする用途にも使用できます。

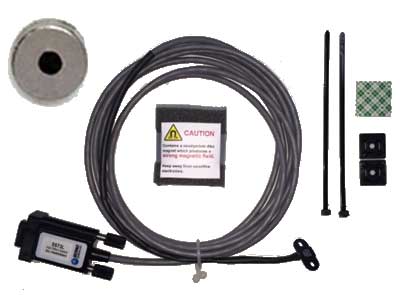

本アセンブリは、ホール効果スイッチとネオジムディスク磁石で構成されており、取り付け用の両面テープおよびねじりタイが付属しています。スイッチをエルゴメータの適切な部位に取り付け、SSコネクタをMP装置に接続することで、対応する信号を記録できます。スイッチは磁石の存在を検出し、最大0.75インチ(約1.9 cm)の空気ギャップまで対応可能です。
ホール効果磁気スイッチは、フォトディテクタよりも柔軟なソリューションです:
磁石はフライホイールやクランクアームに取り付け可能で、フライホイールにアクセスできないタイプのエルゴメータにも対応
一部のフライホイールは白地に模様が描かれているため、フォトディテクタでは検出が困難な場合がある
製品概要




重要!
ホール効果スイッチに向けて磁石の南極が向いていることが非常に重要です。極性が逆になっている場合、スイッチは作動しません。南極には黒い点で印が付けられています。
ネオジムディスク磁石は非常に強力な磁場を発生させます。コンピュータのハードディスクなど、精密な電子機器の近くには置かないでください。磁石は付属の緩衝材に収納し、実験室や保管場所にある他の電子機器から十分に離して保管してください。
