BioNomadix 呼吸 & 心電図デュアルチャネルトランスミッタ – BN-RSPEC-T

製品概要

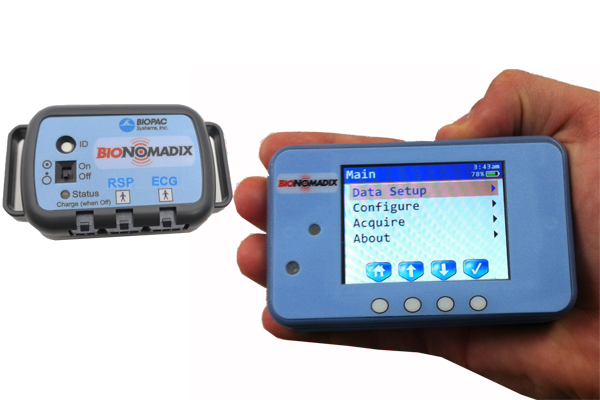

このBioNomadixデュアルチャネルトランスミッタは、呼吸(RSP)および心電図(ECG)データの収録に最適化されています。Smart Center、Logger、またはマッチしたレシーバーと組み合わせて、どちらか一方または両方の信号を同時記録可能です。


各チャンネルの測定対象

・CH A(RSP):腹部または胸部の膨張・収縮(呼吸運動)を計測

・CH B(ECG):心臓が発生する電気活動を記録


高解像度・高信頼性の記録性能

・生理信号は2000 Hzで送信され、高解像度の波形をレシーバー出力から取得

・非常に高い信号対雑音比(SNR)70 dB超により、詳細な呼吸および心拍変動(HRV)解析に対応

・トランスミッタのノイズフロア:0.9 µV rms(帯域幅0.05〜150 Hz)


ECG信号仕様

・測定可能な最大信号:10 mV peak-to-peak

・検出可能な最小信号:1 µV未満 rms

・記録帯域:0.05 Hz〜150 Hzのバンド制限により、ノイズの少ない高品質な心電図データを提供


このシステムは、精密な呼吸解析や高精度の心拍変動(HRV)研究に最適であり、動きの自由を保ちながら高品質の生体信号を非侵襲的に収録することができます。BioNomadixシリーズの他モジュールと組み合わせることで、マルチパラメータ・マルチ被験者研究にも対応可能です。

主な特徴

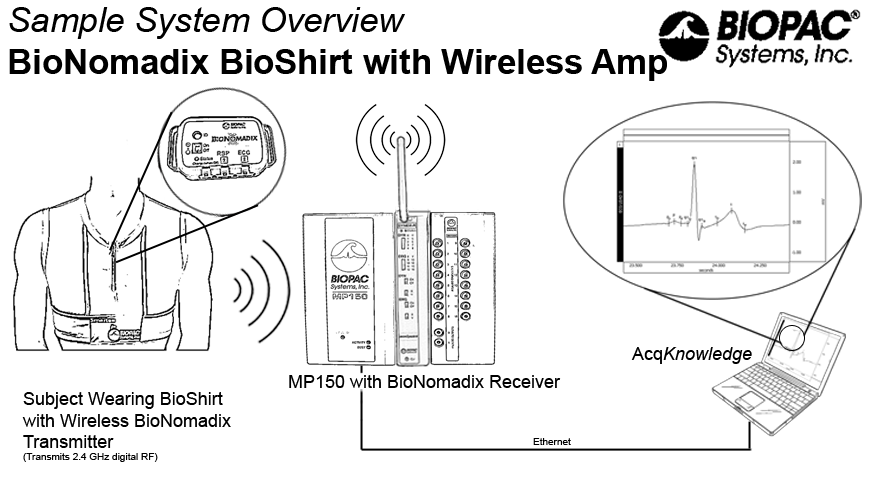

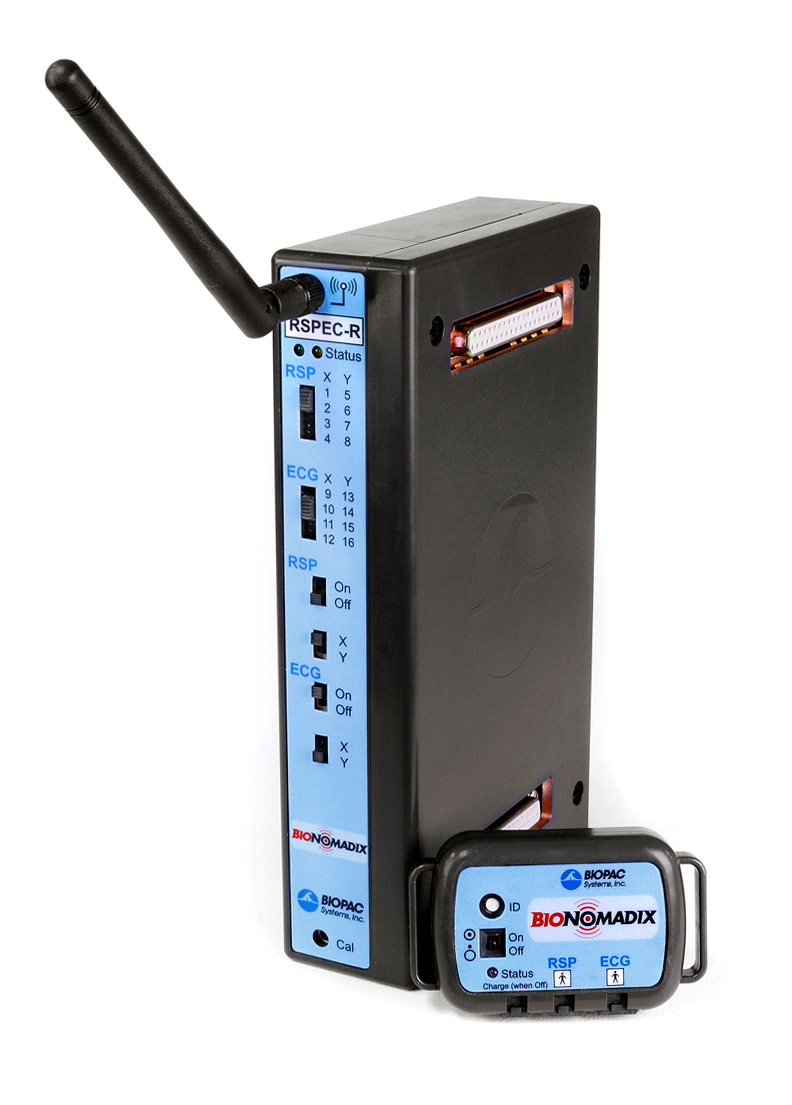

完全ワイヤレスで有線接続と同等の品質を実現する呼吸・心電図データ取得モジュール

このモジュールペアは、被験者からコンピュータへの「有線接続」をエミュレートする設計で、完全ワイヤレスながら高品質の生体信号を記録できます。


RSP(呼吸)信号

  • 測定方法

    • BioShirt(BN-BIOSHIRT):内蔵の呼吸センサで記録

    • 呼吸トランスデューサ(BN-RESP-XDCR):胸部または腹部に装着

  • 装着方法

    • ストレッチ素材の面ファスナーストラップ(付属)または

    • ポケット付きストレッチメッシュシャツ(BioNomadix Shirt)

  • 記録内容と信号特性

    • 胸部/腹部周囲の拡張・収縮に伴う信号変化

      • 吸気時:胸囲または腹囲がわずかに拡張 → 出力信号増加

      • 呼気時:周囲が縮小 → 出力信号低下

    • 帯域幅:DC〜10 Hz(最大600回/分の高速呼吸にも対応)

    • 高速および低速な呼吸パターンのいずれにも対応

  • 解析機能(AcqKnowledge)

    • 胸部・腹部の呼吸努力の違いを評価可能

    • 心拍ごとの胸囲変化も感知可能 → 心拍数(BPM)と呼吸数(BPM)の同時計測

    • 刺激と同期した呼吸測定も可能(チャレンジ・スレット研究など)


ECG(心電図)信号

  • 測定方法

    • BioShirt(BN-BIOSHIRT):布製ECG電極を内蔵

    • 3誘導リードセット(BN-15-LEAD3/30/45)+ 使い捨て電極(EL504推奨)

  • 信号仕様と解析機能

    • 固定ゲイン:2,000

    • 帯域幅:0.05 Hz〜150 Hz

    • 最小検出信号:1 µV未満(rms)

    • 最大信号:10 mV peak-to-peak

  • AcqKnowledgeによる自動処理

    • 周期ごとの心拍検出と各種心拍変動(HRV)解析

      • 自律神経指標:VLF、LF、HF、VHF、交感/副交感バランス

    • 結果はExcel形式で自動出力、またはJournalファイルに貼り付け可能

    • モーションアーチファクトが多くても、フィルタリングにより高精度抽出が可能


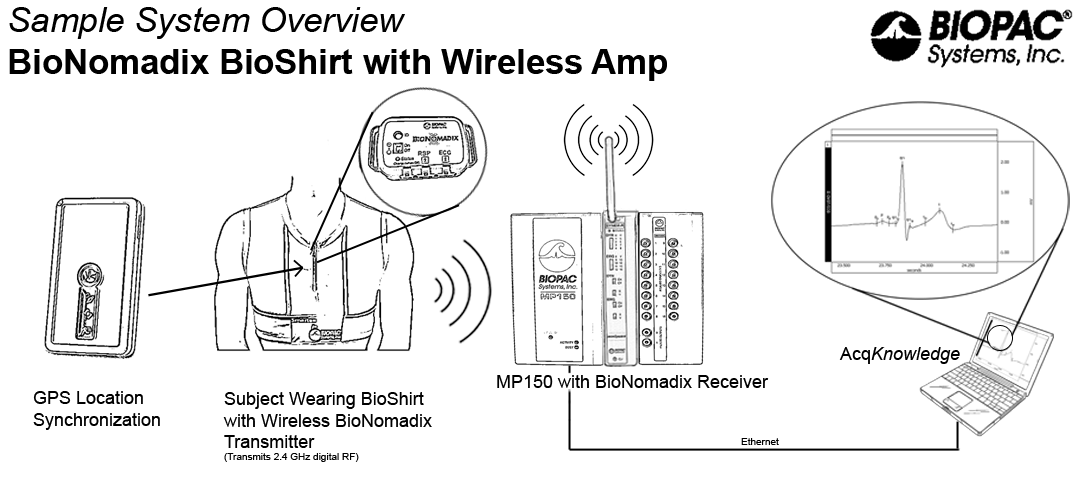

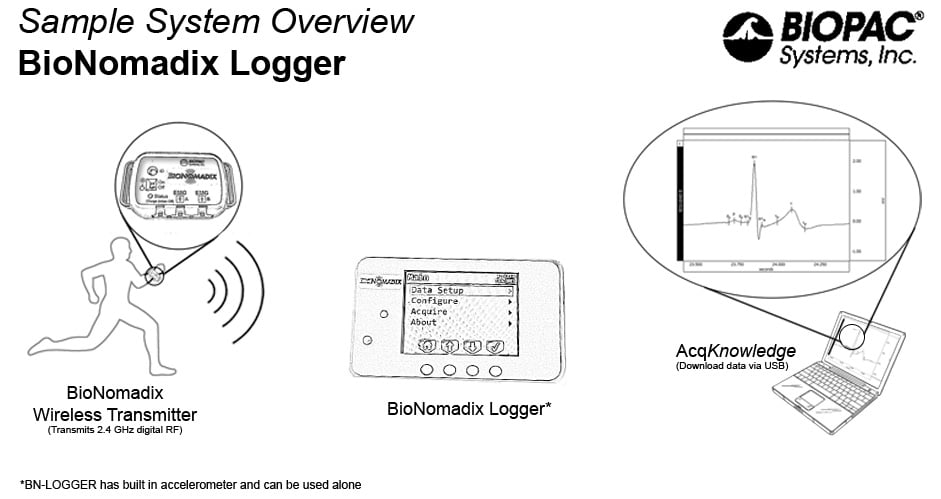

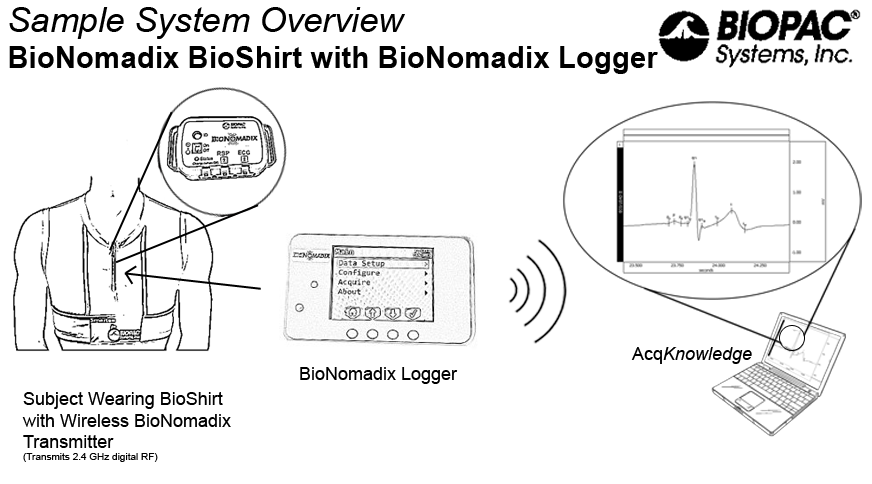

システム構成と拡張性

  • BioNomadixは信号タイプごとに最適化済み:複雑な設定は不要

  • 複数のBioNomadixユニットを組み合わせて、被験者複数・測定部位複数・信号種複数の研究に対応可能

  • MP200などのBIOPAC収録システムと組み合わせて、最大16チャネルの同時記録が可能


BioNomadixシリーズは、BIOPAC Systems Inc. によって開発・製造された、ワイヤレスでありながら有線と同等の品質を持つ信頼性の高い生理信号収録ソリューションです。

関連動画

Integrating BIOPAC Research Systems | Data Acquisition & Analysis

RSA Analysis

Automated ECG Analysis - LEAD II

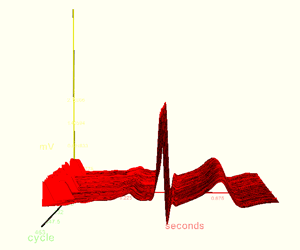

AcqKnowledge Waterfall Plot
