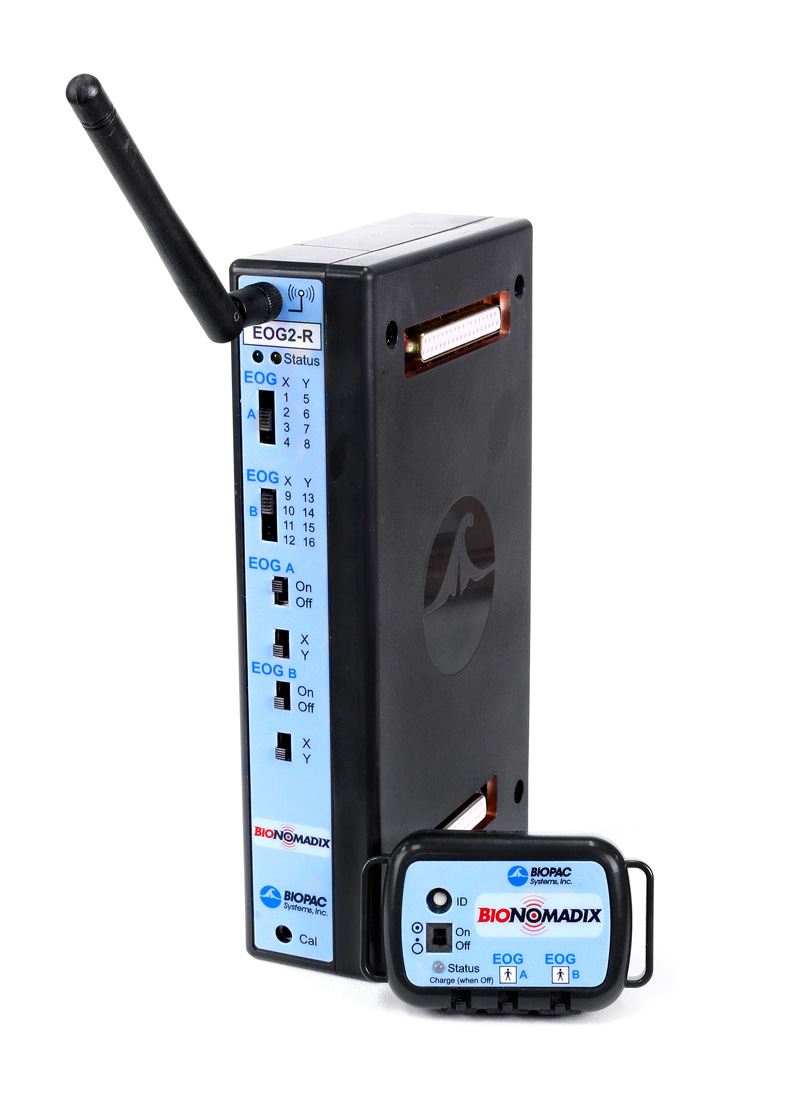

BioNomadix 2チャンネル ワイヤレス EOG送信機 – BN-EOG2-T

製品概要

Dual Wireless EOG BioNomadix Transmitter は、2チャンネルの眼電図(EOG)データを測定するために特別に設計された送信機です。EOG信号は2,000 Hzのサンプリングレートで送信され、受信側では非常に高解像度な波形が得られます。内部にはハイパスおよびローパスフィルタが搭載されており、角膜-網膜間の電位に起因するEOG波形を高品質に増幅します。

・生データは0.005 Hz〜100 Hzの帯域で制限されており、高精度な記録が可能です。
・皮膚表面に現れる電位を測定し、それが眼球運動の度合いや方向に比例することから、視線運動や視覚的注意、視覚誘発応答研究に適しています。
・高い信号対雑音比(S/N比)および高い時間分解能により、正確な眼球運動解析に活用できます。

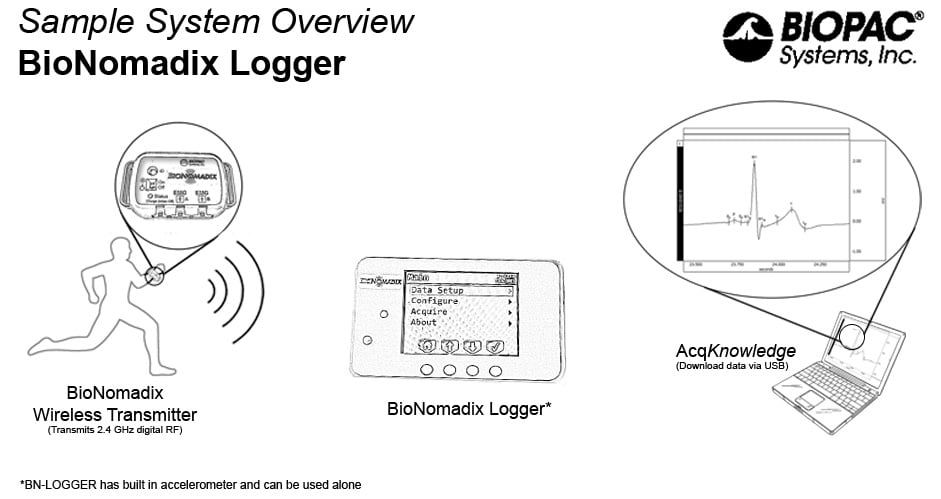

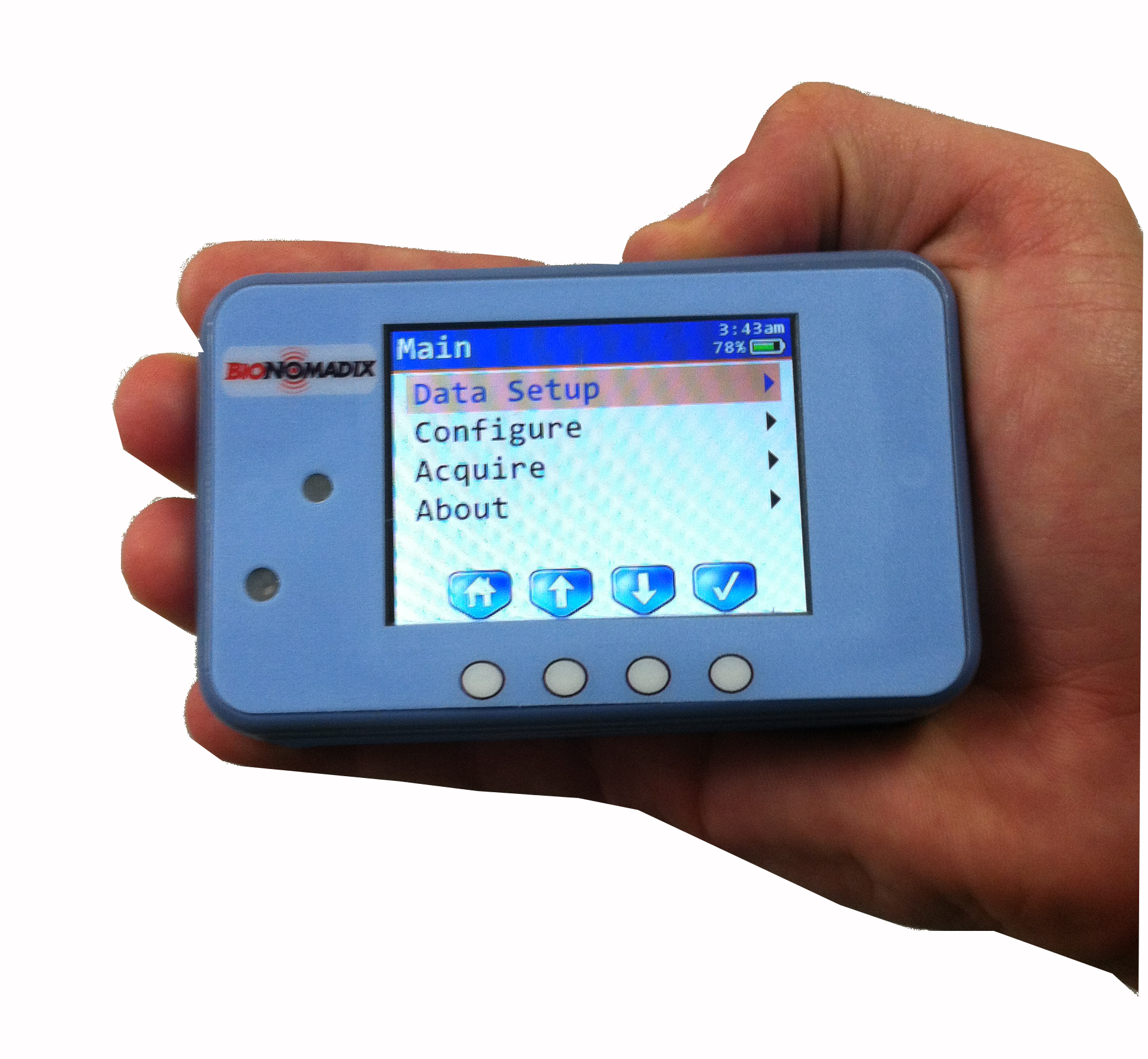

この送信機は、Logger や マッチしたBioNomadix Receiver とともに使用することで、完全なワイヤレス記録システムでありながら、まるで有線接続のような忠実なデータ伝送を実現します。

主な特徴

ワイヤレス送信機がバッテリー駆動であり、被験者の身体に近接して装着されることにより、コモンモード除去比(CMRR)は極めて高く、通常の有線EOGシステムを大きく上回ります。そのため、商用電源由来のノイズ(50または60 Hz)を除去するためのノッチフィルタは通常不要です。

EOG信号は、2つの独立した部位から記録可能で、一般的には眼の上下、または両側頭部(こめかみ)間に電極を配置します。

また、AcqKnowledgeソフトウェアを使用して以下の評価が可能です:

  • 眼振(Nystagmus)

  • サッケード眼球運動

  • 前庭機能(Vestibular Function)

広帯域EOGデータは、AcqKnowledgeによって特定の周波数帯にフィルタ処理され、被験者の動きが大きい状況でも高品質なEOG信号の識別が可能です。

送信機の仕様は以下の通りです:

  • 信号対雑音比(SNR):70 dB超

  • ノイズフロア:0.9 µV rms(帯域:0.005 Hz~100 Hz)

  • 固定ゲイン:2,000倍

  • 測定可能な最大EOG信号:10 mV(ピークtoピーク)

  • 検出可能な最小信号:1.0 µV rms 未満

送信機は完全にバッテリー駆動で、他の記録モジュールや電源との接地を共有しないため、他システムからの干渉は最小限です。さらに、商用電源に物理的に接続されないため、安全性も非常に高い設計です。

装着方法は以下のいずれかです:

  • 伸縮性のあるベルクロストラップ

  • ストレッチメッシュ製BioNomadixシャツ

  • Coban™自己粘着ラップ(WRAP1)

本体サイズ:約6×4×2 cm、重量:約54 g

バッテリー寿命:最大72時間の連続使用が可能
