EPOCH ワイヤレス動物用 EEG システム – EPOCH-MSE-SYS、EPOCH-RAT-SYS、EPOCH-PUP-EEG-S

EPOCH システムは、ラットやマウス、仔動物を対象とした長期的なワイヤレス EEG（脳波）記録を実現する、小型で高性能なデバイスです。送信機は2チャンネルの EEG 信号を高忠実度で増幅・送信し、動物が収容されたケージを受信トレイの上に置くだけで、自動的に信号が収集されます。1つのトレイを複数のホームケージで使い回すことで、コスト効率よく複数個体の記録も可能です。

送信機はインプラント型で、てんかん、睡眠、アルツハイマー、自閉症、新生児学、線維筋痛症など、さまざまな研究分野で使用されています。小型化されたインプラントは、新生児から成体まで幅広い対象に対応可能で、用途に応じて使用期間の異なるモデル（2週間・2か月・6か月）から選択できます。固定にはシアノアクリレート接着剤を用いるため、手術時間も短く抑えられます。

MP システムと AcqKnowledge ソフトウェアを併用することで、発作検出や記録プロトコルの自動化、外部イベント（投薬や照明変化など）に応じたトリガー設定が可能になります。記録後は、自動 EEG 解析機能を用いて複数チャンネルのデータを効率的にスコアリングしたり、周波数解析、アルファ RMS 抽出など多様な解析処理を行うことができます。

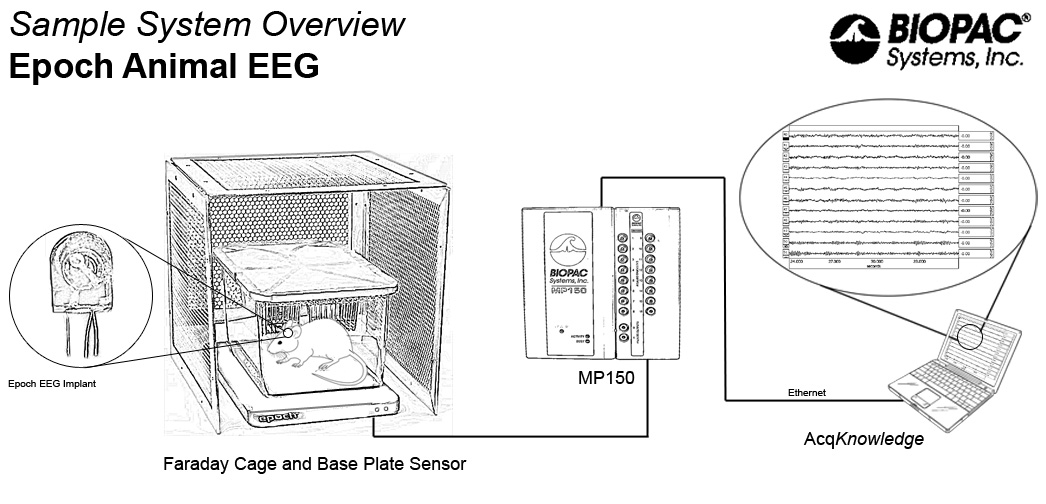

本システムには、受信トレイ、2個の2チャンネル送信機、業界標準のホームケージに対応したファラデーケージが含まれます。必要に応じて追加送信機の導入も可能です。

製品概要

受信トレイ接続と出力仕様

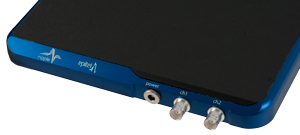

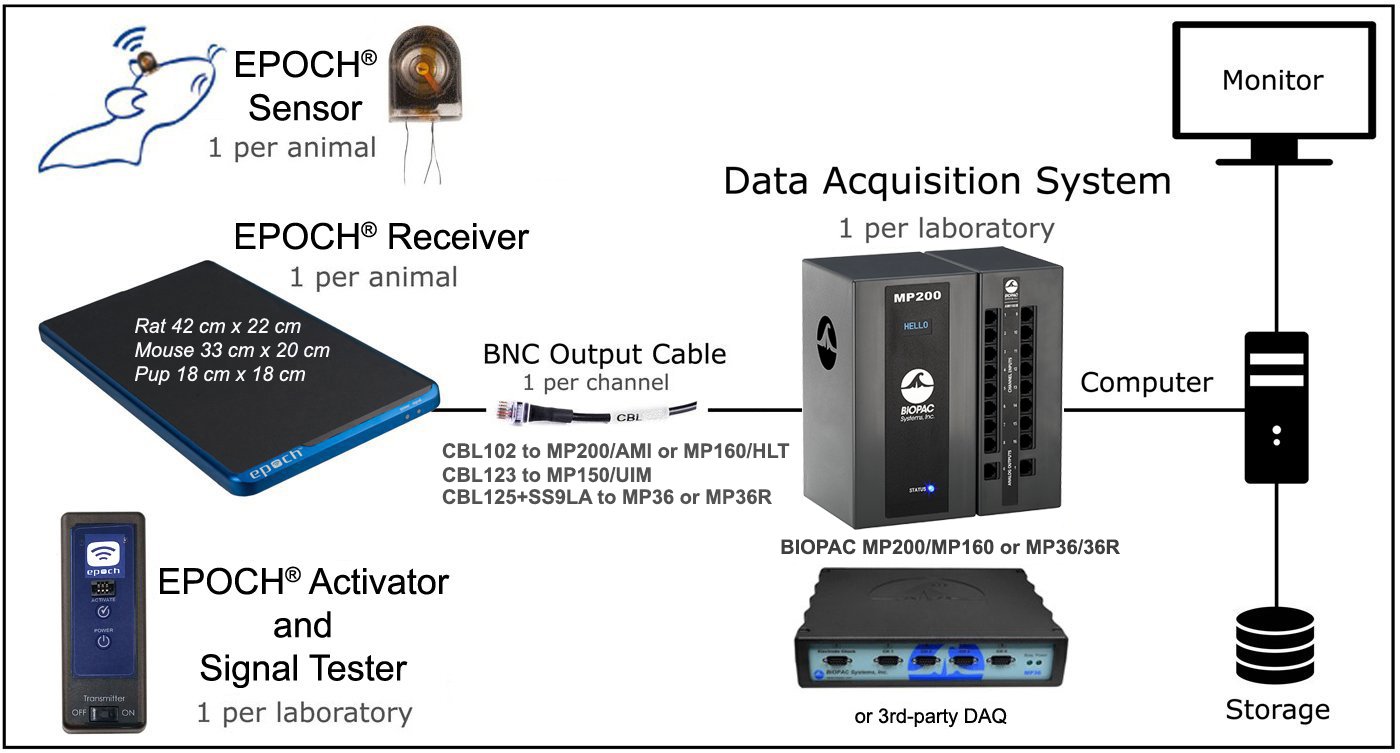

受信トレイには BNC コネクタが備わっており、BIOPAC のデータ収録システム、または ±5 V 範囲の信号を受け入れられるサードパーティ製機器に簡単に接続できます。各チャンネルには1本の出力ケーブルが必要です。BIOPAC MP200/AMI または MP160/HLT には CBL123 を、MP150/UIM には CBL102 を使用してください。

電極ワイヤーと送信機ゲイン

テフロン絶縁の白金電極ワイヤーは10 cmで、必要に応じて任意の長さにカット可能です（長尺仕様も別途対応）。送信機は標準のゲイン設定で出荷されますが、注文時に指定すれば他のゲイン設定も選択可能です。AcqKnowledge ソフトウェアには各ゲイン設定に対応したスケール設定が含まれています。

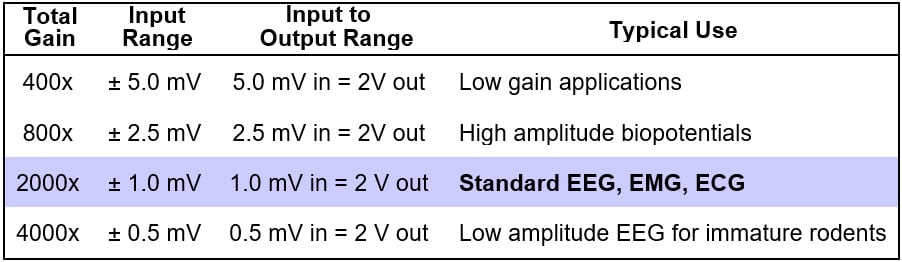

Epoch 出力範囲例

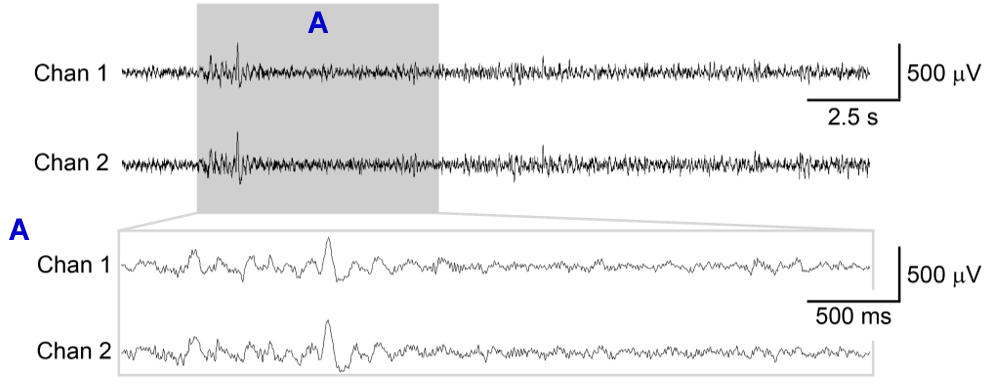

以下は、成体マウスの海馬背側 CA1 領域における両側局所電位の記録例です（Dr. Jay Spamanato 提供）。

対象動物サイズと追加送信機

記録対象の動物は最大 1 kg まで対応。追加の送信機は個別に注文可能です。

主な特徴

受信トレイ仕様

動作温度：30～45℃
最大寸法（長さ×幅×高さ）：

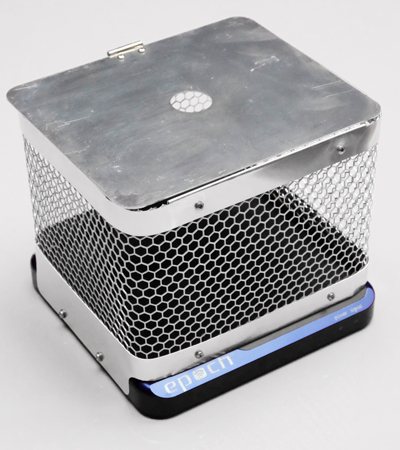

- 仔動物（ケージ付き）：188 × 188 × 160 mm（7.4″ × 7.4″ × 6.3″）

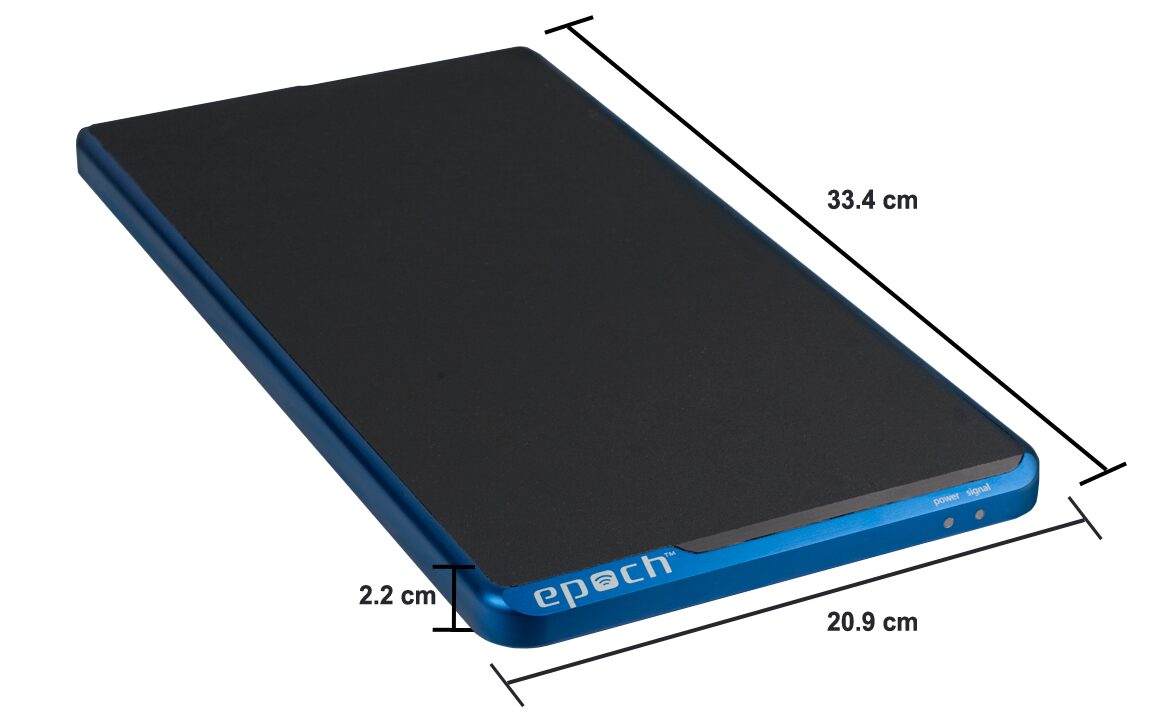

- マウス：345 × 210 × 21 mm（13.6″ × 8.25″ × 1″）
- ラット：429 × 216 × 21 mm（16.9″ × 8.5″ × 1″）
