加速度センサ 2 G – TSD109A

この「2 G 三軸加速度センサ」は高レベル出力トランスデューサであり、X・Y・Zの各軸に沿った加速度を同時に測定する3つの出力を提供します。TSD109A は、ボールリストカルジオグラフィ（心拍動に伴う体動測定）、1回拍出量、呼吸、睡眠研究、レストレスレッグ症候群、歯ぎしり（ブラキシズム）などの用途に最適です。

このトランスデューサは身体の任意の部位に装着できるほか、外部機器に取り付けて使用することも可能です。柔軟で目立たない設計により、身体の輪郭に容易にフィットし、四肢などにも簡単に装着できます。周波数応答はDCから500 Hzまで対応しています。加速度センサの精度は非常に高く、三次元空間内で向きを変えることで、重力（G=1）が特定の軸のみに作用するようにして簡単にキャリブレーションを行えます。

TSD109シリーズの加速度センサは、AMI100D または HLT100C インターフェースモジュールに直接接続可能で、測定軸ごとに1チャネル、最大3チャネルを使用します。

代替機種には、TSD109C3（±5 G）（歩行や手の震えなどの緩やかな動作の測定に適する）や、TSD109J1（±200 G）（テニスラケットのスイングのような急激な動作に適する）があります。無線タイプやMRI対応タイプも利用可能です。

製品概要

主な特徴

装着ガイドライン

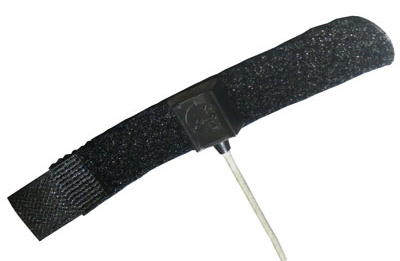

TSD109A 加速度センサには、指用（10 cm）および手首用（33 cm）の2種類のベルクロストラップが付属しており、簡単に装着できます。追加のストラップは、20 cm、33 cm、76 cm、137 cm の各サイズで別途注文可能です（部品番号：BN-STRAP-XX）。

他の部位への装着や、被験者の動きによるケーブルの引っ張りやセンサへのストレスを防ぐ目的では、センサをテープで被験者に固定することもできます。センサ基板／センサ本体（モールド部分）から数インチ離れたケーブル部分をまずテープで固定し、その後ケーブルを小さなループ状にしてから、さらにテープで固定してください。

MRI用途には、TSD109A-MRI または TSD109C2-MRI を使用してください。

無線タイプの代替製品としては、BioNomadix ワイヤレス加速度センサ BN-ACCL3 を参照してください。

詳細情報

TSD109Aカタログのダウンロード
