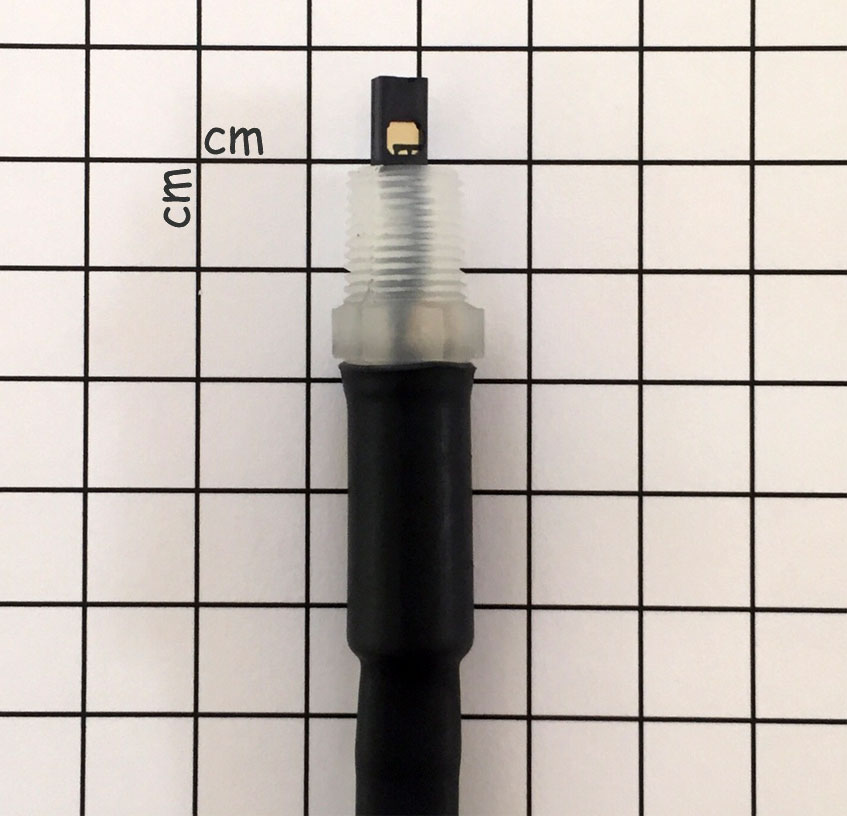

湿度トランスデューサ – TSD304
TSD304 湿度トランスデューサは、周囲湿度の測定や、1/8インチNTPネジ付き接続口に対応するタップを通じた気体ライン内の湿度測定に使用できます。センサーの測定範囲は相対湿度0%〜100%で、精度は±3.5%です。
このトランスデューサは、1.8メートルのケーブルを介して AMI100D または HLT100C に直接接続されます。
このトランスデューサは、換気装置バリデーションキット（VVK100-SYS）に追加することで、環境空気や混合ガスを使用した試験時に STPD 結果を得るために使用できます（乾燥キャニスターO₂のみの場合とは異なります）。STPD 結果は ISO 規格（例：ISO 80601-2-12）の要件を満たすために必要です。STPD レポートは、高度・温度・湿度に関係なく人工呼吸器の性能を比較できる唯一の方法です。
製品概要
ATP（周囲温度・圧力）から STPD（標準温度・圧力・乾燥状態）へ変換するには、以下のセンサーを使用してください：

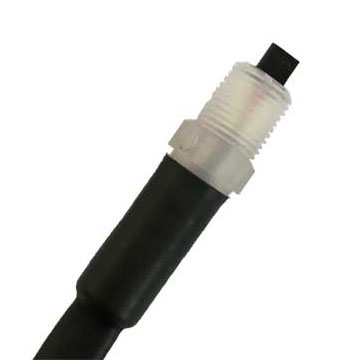

・試料フロー中の温度測定：TSD302 温度センサー
・周囲気圧測定：TSD303 気圧センサー
・試料フロー中の湿度測定：TSD304 湿度センサー
主な特徴
仕様
測定範囲：相対湿度（RH）0〜100%
スケール：0%〜100% RH に対して、[0.80 V ～ 3.90 V] のレシオメトリック出力（代表値）
カーブフィット（出力電圧）：Vout = [0.031 ×（センサーRH）+ 0.80] V（25℃時の代表値）
温度補償：真のRH = （センサーRH）/（1.0546 – 0.00216T）、Tは摂氏温度
分解能：0.0080 RH（MP200、平滑化なし）
電圧範囲：0.80 V ～ 3.90 V（代表値）
応答時間：5秒（公称時定数）
精度：±3.5% RH（公称）
ヒステリシス：3% RH（公称）
再現性：±0.5% RH
長期安定性：±0.5% RH（50% RH 環境で1年間）
動作温度範囲：-40 ～ +85 ℃
取付け方式：バルクヘッド型 1/8インチ NPT ナイロン

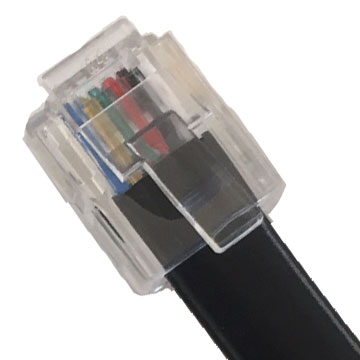

インターフェース：RJ11 オスプラグ（6ピン）から AMI100C または HLT100C に接続
ケーブル長：1.8 メートル
