高磁場対応ファイバ光温度測定システム – FOTS200
FOTS200 は、生理学的温度を測定するために特別に設計された 1 チャンネルの AccuSens 信号コンディショナです。高磁場強度 MRI アプリケーション用の TSD380 トランスデューサと接続して使用します。
・サンプリングレート：20 Hz
・出力インターフェース：RS-232
・アナログ出力：±5 V
・AC アダプタ付属
このシステムはスタンドアロンで動作しますが、BIOPAC データ収録システムとの接続も可能です。MP200、MP160、MP150、MP100 リサーチシステムのいずれかに 1 チャンネルを接続するための BIOPAC インターフェースケーブル（CBL122、CBL102、CBL106）が付属します。
製品概要
FOTS200 付属品および仕様補足
FOTS200 には、BIOPAC ケーブル CBL122、CBL102、CBL106 が付属しています。
・CBL106 + CBL102 + CBL122 の組み合わせにより、AMI/HLT モジュールまたは UIM モジュールのいずれにも接続可能です。
・AMI100D または HLT100C に接続する際のオプションケーブル組み合わせとして、CBL106 + CBL123（別売）も使用可能です。
・複数チャンネルにおける共通接地（COM/グラウンド）接続には、複数の CBL106 の黒色共通ピンを「積み重ねて」使用できます。
・複数の温度センサを使用する場合は、記録する温度チャンネルごとに上記のいずれかのケーブル組み合わせが必要です。

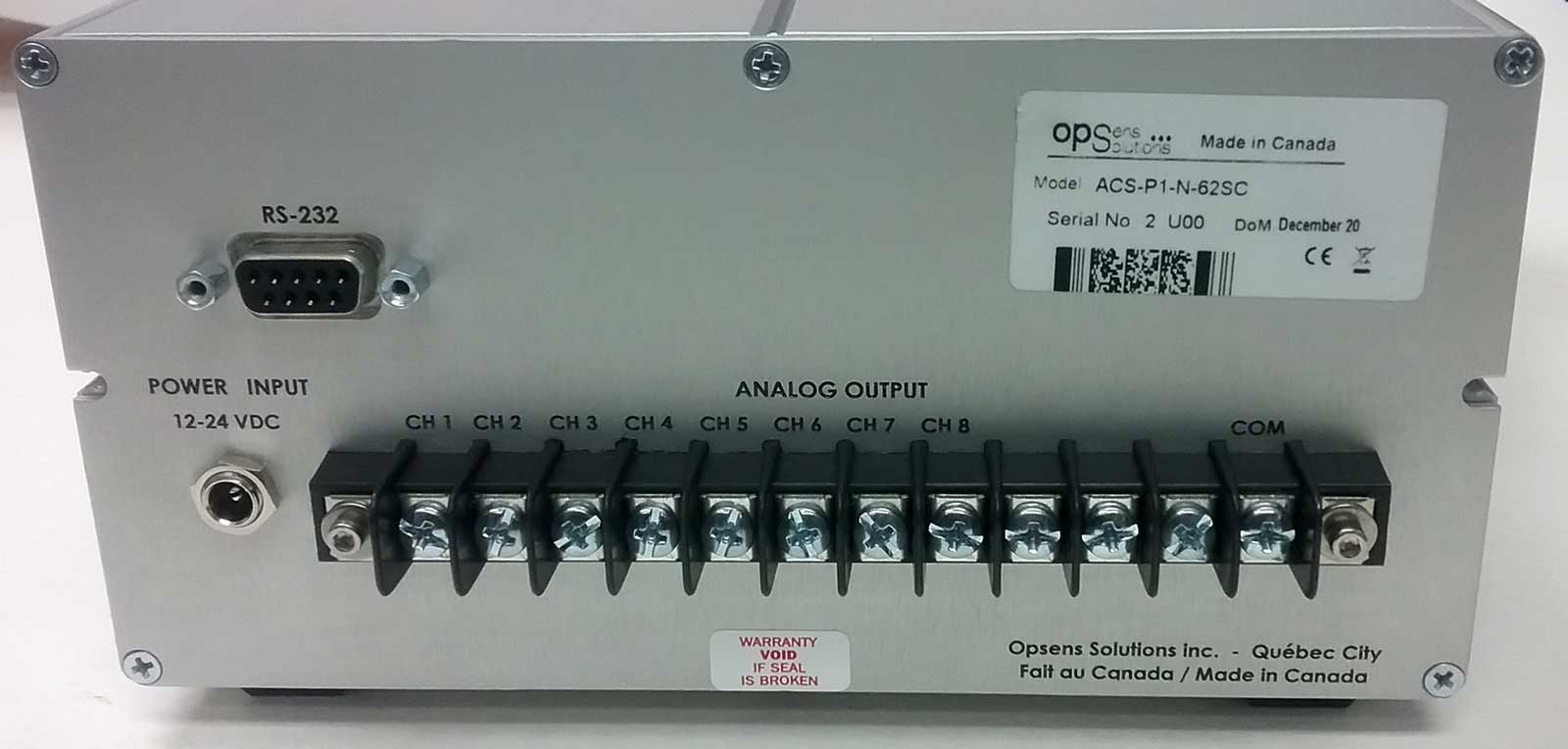

アナログ出力
・出力パラメータには「スケールファクター」と「オフセット」があります。
・スケールファクター：出力電圧 1 V あたりの物理単位（例：℃/V）
・オフセット：0 V 出力時に対応させたい物理値
主な特徴
【磁気感度】
BIOPACが提供するFOTSシグナルコンディショナーの比較は以下の通りです。
| FOTS100A | FOTS200 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
HandySens-Gシグナルコンディショナー（半導体バンドギャップ（SCBG）温度検知技術搭載） FOTS100で使用されるGaAsセンサは、強い磁場にさらされると人工的な温度シフトが発生します。 【磁場強度と温度シフト（概算）】
このシフトは磁場の方向には依存せず、特定の環境において非常に再現性が高いため、ユーザーによって容易に補正可能です。 上記の磁場強度でのシフト値は、以下の論文に基づいています。 Buchenberg, W.B., Dadakova, T., Groebner, J., Bock, M. and Jung, B. (2015), Comparison of two fiber‐optical temperature measurement systems in magnetic fields up to 9.4 Tesla. Magn. Reson. Med., 73: 2047-2051. doi:10.1002/mrm.25314 |

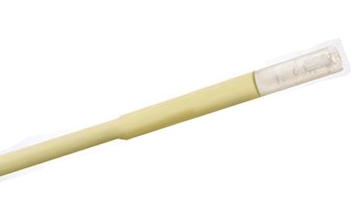

White-Light Polarimetric Interferometry（WLPI）温度検知技術を備えたAccuSensシグナルコンディショナー FOTS200読み出しユニットに対応するTSD380シリーズセンサプローブは、磁場の影響を受けない光学式センサ素子を備えているため、最大磁場強度の仕様がありません。 したがって、高磁場MRIアプリケーションにおいて大きな利点となります。 しかしながら、この技術にはいくつかの欠点があります。 ・コストが高い ・プローブの外径を1.2 mmより小さくすることができない |
