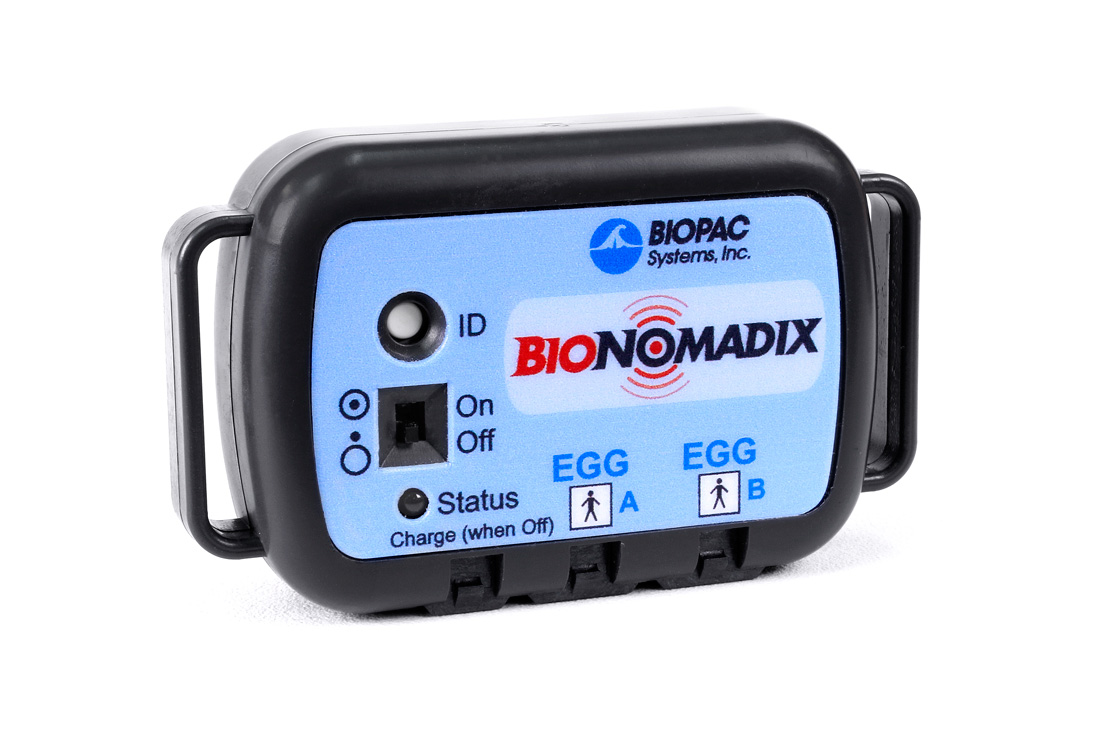

BioNomadix 2チャンネルワイヤレスEGGトランスミッタ – BN-EGG2-T
Dual Wireless EGG BioNomadixトランスミッタは、胃の蠕動運動(波状の収縮運動)に関連する電気的活動(EGG:Electrogastrogram)を、1チャンネルまたは2チャンネルで測定するために特別に設計されたモジュールです。
AcqKnowledgeソフトウェアを使用することで、広帯域のEGGデータを低周波帯にフィルタリングし、Bradygastria(徐脈性胃電)、Normogastria(正常範囲の胃電)、Tachygastria(頻脈性胃電)などの特定のEGG周波数の詳細な検出や、ECA(Electrical Control Activity) および ERA(Electrical Response Activity) の識別に対応できます。
共通の腹部電極部位に対して参照された2つの単極測定値から双極測定値を導出するには、AcqKnowledgeの式生成機能を使用します。
EGG信号データは2,000 Hzのサンプリングレートで送信されるため、レシーバー出力において極めて高解像度のEGG波形を得ることができます。トランスミッタとレシーバーのペアから得られる生データは、0.005 Hz〜1.0 Hzの帯域幅に制限されており、高品質な記録を可能にします。このペアには内部にハイパスおよびローパスフィルタが組み込まれており、ECAやERAを含むEGG波形を高品質に増幅できます。
高い信号対雑音比(S/N比)と高精度の時間ベース・サンプリングにより、本システムは胃のスロウウェーブ伝播測定、消化管運動性解析、蠕動伝播研究、および移動性筋電複合体(MMC)評価などの用途に適しています。

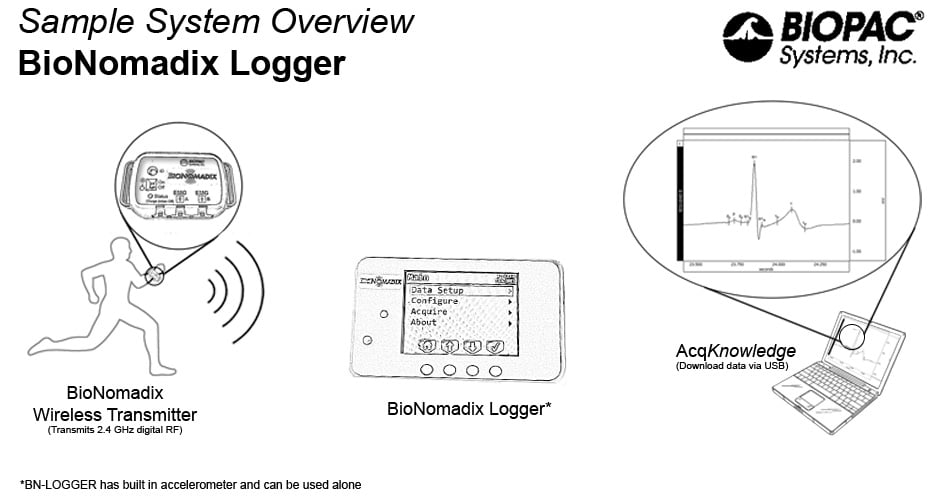

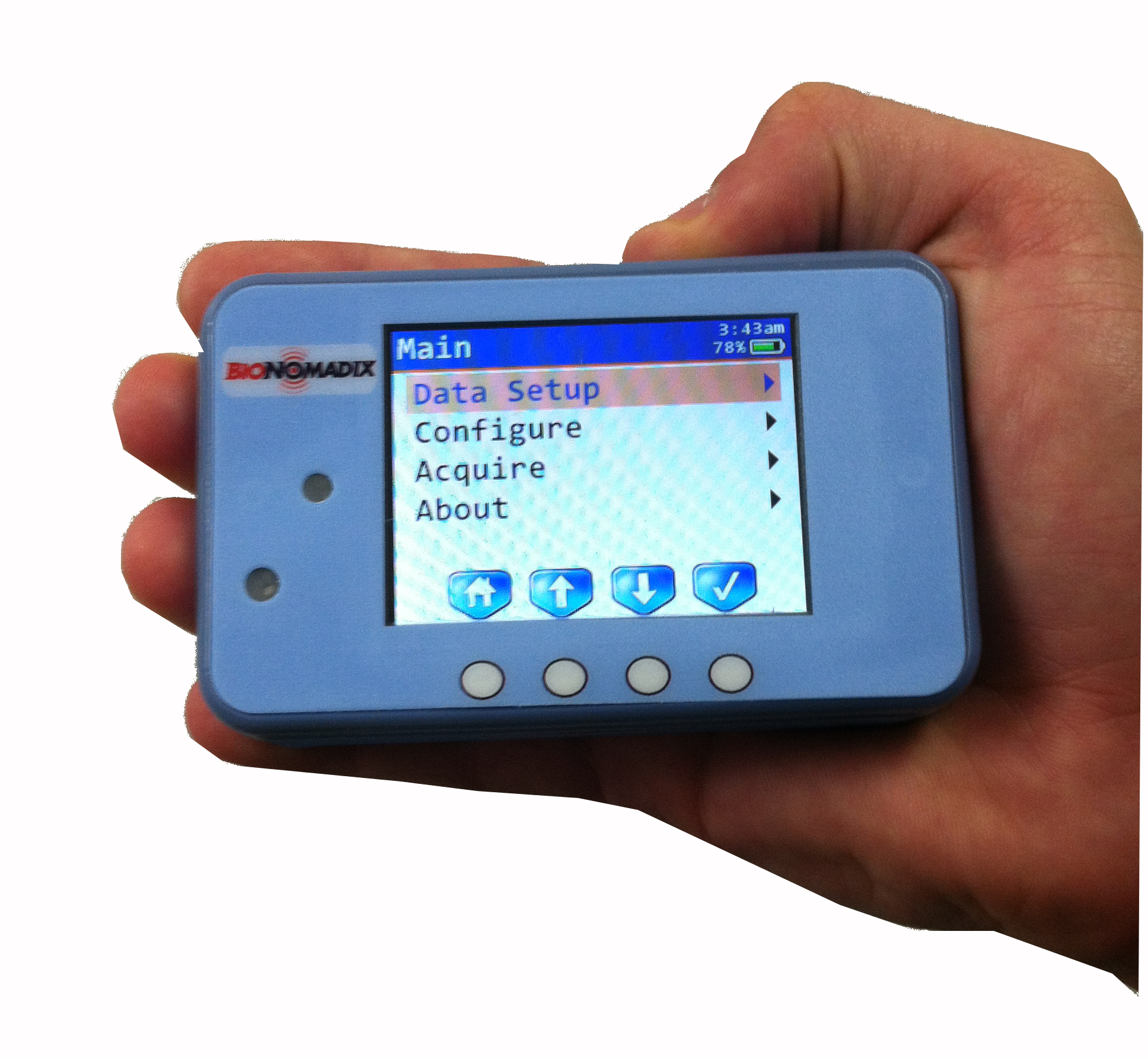

BioNomadixロガーまたは対応するレシーバーと併用してご使用ください。
製品概要







本製品の送受信ペアは、被験者からコンピュータへの「有線」接続を模倣しながらも、完全ワイヤレス録音システムのすべての利点を提供します。
単極(参照法)または双極のいずれかの設定で、2か所の測定部位からデータを収集できます。

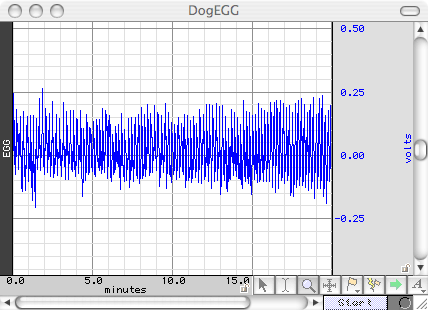

EGGアンプとAcqKnowledgeによる自動EGG解析機能
詳細な解析には、以下の参考文献をご覧ください:
-
Electrogastrography: Methodology, Validation and Applications
-
Gut Feelings, Intuition, and Emotions: An Exploratory Study
-
Electrogastrophy – Methodology and Clinical Applicability
生体電位アンプ/トランスミッタの信号対雑音比(S/N比)は非常に高く、70 dBを超えます。アンプ/送信システムのノイズフロアはわずか0.5 µV rms(帯域幅 0.005 Hz〜1 Hz)です。
本モジュールの利得は固定で2,000です。測定可能なEGG信号の最大値は10 mV peak-to-peak、最小検出可能信号は0.5 µV rms未満です。
ワイヤレストランスミッタは電池駆動で被験者の身体近くに装着されるため、コモンモード除去比(CMRR)は極めて高く、一般的な有線EGG記録システムをはるかに上回ります。このため、また本製品の帯域幅が狭いため、商用電源ノイズ(50または60 Hz)除去用のノッチフィルタは基本的に不要です。
他の記録モジュールやシステムとの干渉は最小限に抑えられており、トランスミッタは完全に電池駆動で、他の記録用接地や電源と完全に独立して動作します。そのため、被験者にとっても非常に安全で、電源との物理的接続は一切ありません。
トランスミッタは、伸縮性のある面ファスナーストラップまたはメッシュ素材のBioNomadixシャツ(アクセサリ参照)を用いて、被験者の胸部や腹部に装着します。外形寸法は約 幅6 cm × 高さ4 cm × 奥行2 cm、重量は約54 gです。
バッテリーは、最大72時間の連続動作が可能です。
BIOPAC Systems Inc. によって開発・製造された新しいBioNomadixシリーズは、ライフサイエンス研究において、ECG(心電図)、EEG(脳波)、EOG(眼電図)、EMG(筋電図)、EGG(胃電図)、呼吸、脈波、体温、皮膚電気活動、インピーダンス心電図、加速度、ジャイロなど、幅広い生理信号のワイヤレスかつウェアラブルなモニタリングを可能にします。
BioNomadixは通常2チャンネル構成で、同じ信号を2チャンネル記録することも、異なる信号を組み合わせることも可能です。
BioNomadixは非侵襲的に高品質・広帯域のデータを記録し、被験者が自然な室内環境で自由に動けるよう配慮されています。各デバイスは、被験者が装着して生理データを増幅・送信するトランスミッタと、そのデータを受信するレシーバーモジュールから構成されます。デジタル伝送方式を採用し、信号源の近くに配置された短いリード線やセンサを用いることで、非常に優れた信号品質を実現しています。BioNomadixは信号タイプごとにあらかじめ設定されているため、ハードウェアやソフトウェアの設定を都度調整する必要はありません。
主な特徴
複数のBioNomadixを使用することで、研究目的に応じた最適な信号構成を構築できます。
BIOPAC MPシステムと併用することで、最大16チャンネルのBioNomadixデータを同時記録でき、多被験者または多パラメータプロトコルに対応可能です。また、複数のMP200システムや他社製データ収録ハードウェアとも、絶縁電源モジュール(IPS100C)を介して連携可能です。AcqKnowledgeソフトウェアにより、各信号タイプに対して高度な自動解析やスコアリング、カスタマイズ機能も利用できます。
BioNomadixのアクセサリには、トランスデューサ、電極リード、複数のデバイスを快適に装着するためのメッシュポケット付きシャツ(XS〜XL)が含まれています。シャツは電極部位へのアクセスがしやすいようジッパー付きです。
BioNomadixシリーズは、ワイヤレスの利便性と有線システムに匹敵する信号品質・信頼性を兼ね備えた、コストパフォーマンスに優れた生理信号モニタリングソリューションです。
