E-PrimeおよびMRI・fMRI用プログラマブル刺激システム – STMEPM-MRI_STANDALONE, STMEPM-MRI_ADD-TO-MP-SYS
STMEPM-MRI プログラマブル刺激システムは、STM100C 刺激装置を E-Prime と連携させることで、被験者の反応に基づき刺激の周波数や強度をリアルタイムで制御できるように設計されています。また、E-Prime のプレゼンテーション内にあらかじめ刺激の強度をハードコードしておき、定義済みの刺激レベルを提示することも可能です。
STMEPM-MRI システムは、スタンドアロンシステムとして、あるいは既存のMP200 システムに追加する構成として利用可能です。
製品概要







構成内容

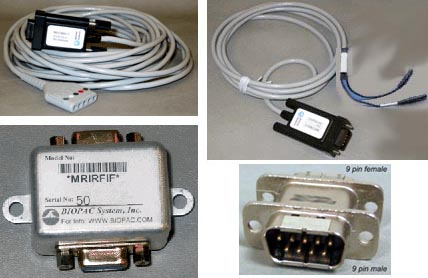

MECMRI-STMISO:刺激用MRIフィルター/ケーブルセット
STM100C:刺激モジュール

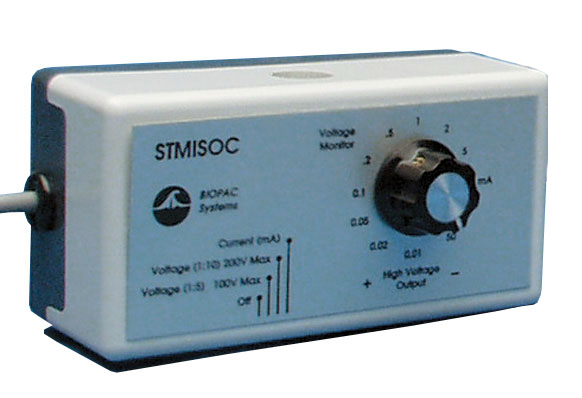

STMISOC:刺激絶縁アダプター
Measurement Computing USB 4チャンネルD/Aユニット
ソフトウェアユーティリティ(STM100C ↔ E-Prime接続用)およびE-Prime用サンプル実験ファイル
バージョン別ハードウェア構成
スタンドアロン構成:IPS100D 絶縁電源、CBL122(RJケーブル)、CBL100(3.5 mmケーブル)
MPシステム追加構成:CBLCFMA(電流フィードバックケーブル)、INISOA 信号絶縁アダプター×2、CBL100(3.5 mmケーブル)×2
その他付属品

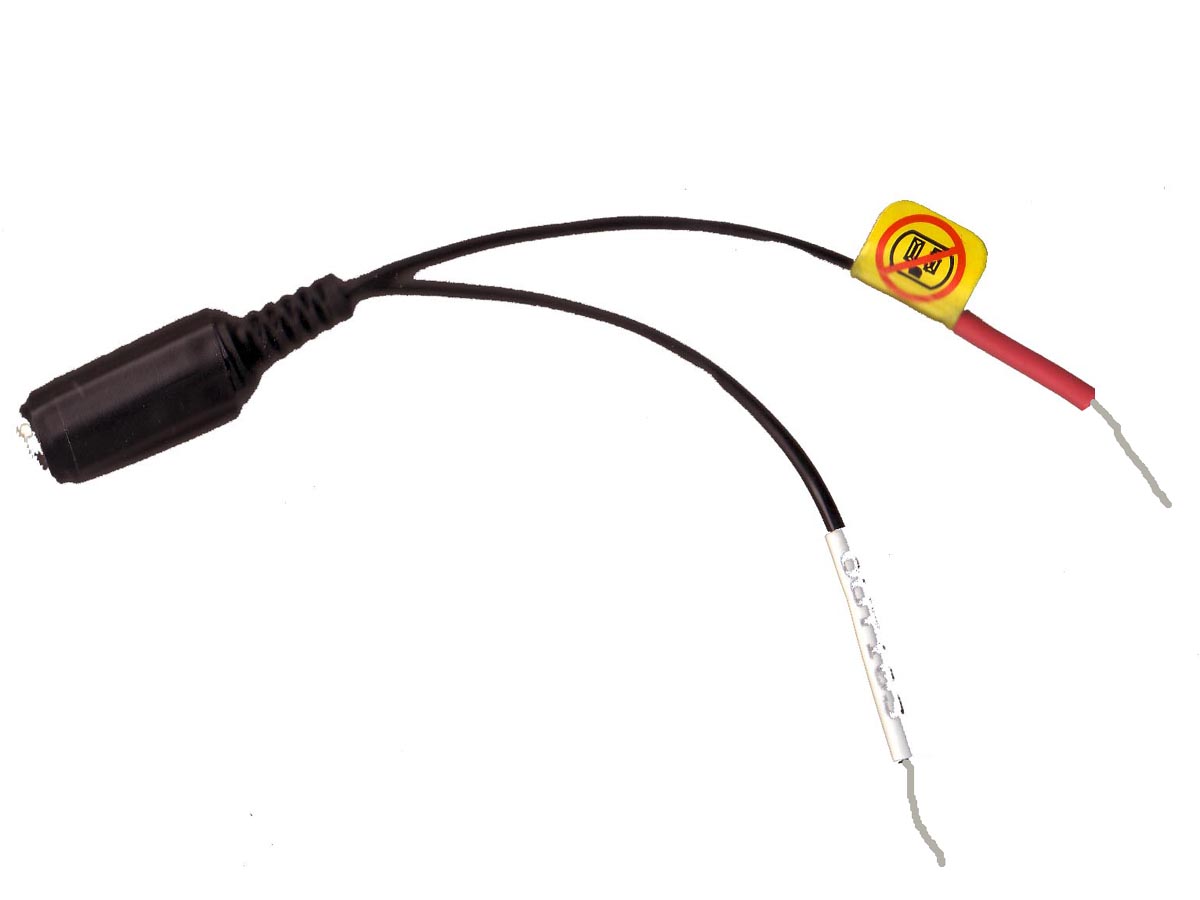

CBLEPM:E-Prime用接続ケーブル
LEAD108C:電極リード(2本)
EL509:使い捨てドライ電極
GEL104:塩分・塩化物不使用の導電性ジェル
主な特徴
MRI使用:7Tまで条件付きで対応
条件:STM100C 刺激装置はコントロールルームに設置され、MECMRI-STMISO MRIケーブルセットおよび推奨されるMRI対応リード/電極/トランスデューサとともに使用されます。7Tでの使用に関して試験済みです。
このMRIシステムは標準の STMEPM に類似していますが、fMRIおよびMRIでの刺激要件に完全に対応するために必要な構成要素が追加されています。
STMEPM-MRI は、適切なパッチパネルフィルタリングが行われていない場合に標準の STMEPM で起こり得る誤作動的な刺激問題の影響を受けません。STMEPM-MRI のセットアップでは、パルス幅が最大2 msに制限されており、電圧制御による電圧刺激のみが可能です。刺激の強度は E-Prime により制御され、変化させることが可能です。
fMRIおよびMRIにおける心理生理学研究目的での被験者への電気刺激の実装については、アプリケーションノート282を参照してください。
重要!
被験者への電気刺激に関する包括的な安全ガイドラインは、**アプリケーションノート257「電気刺激装置の安全な使用」**を必ずお読みください。
付属の E-Prime 実験サンプルには、D/Aユニットと通信するために必要なインターフェースコマンドが含まれています。D/AユニットはSTM100Cに適切な電圧レベルを提供し、被験者への刺激を行います。最大4台のSTM100Cまで接続可能で、本システムには1台が含まれています。
接続構成
◆ スタンドアロン構成
CBL100 ケーブルで CBLEPM を CBL122 に接続し、CBL122 のもう一方の端は IPS100D の ANALOG OUTPUT 0 に接続します。STM100C の SOURCE は「OUT0」に設定します。
◆ 既存の MP システムへの追加構成
CBL100 ケーブルで CBLEPM を INISOA に接続し、INISOA のもう一方の端は AMI100D の CHANNEL INPUT 16 に接続します。STM100C の SOURCE は「A16」に設定します(古い STM100C の場合は「CH 15」)。CBLCFMA は STMISOC の負の高電圧出力、MECMRI-4、INISOA に接続します。INISOA は AMI100D を介して MPシステムの未使用チャンネルに接続可能です。
注意点

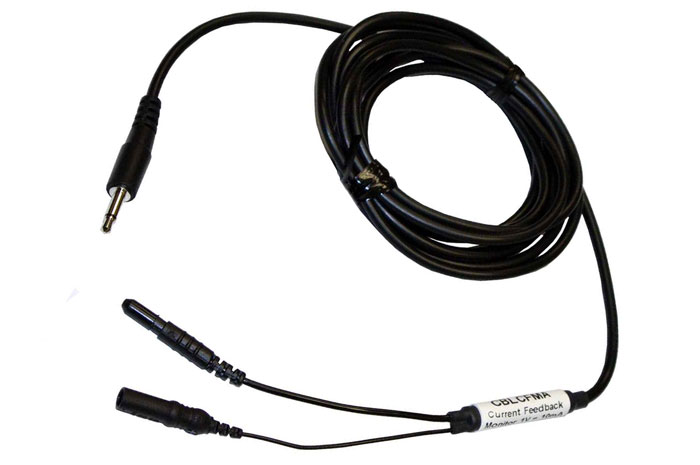

任意の電圧刺激装置を使用する際は、**Current Feedback Monitor Cable(CBLCFMA)**の使用を推奨します。CBLCFMA 出力を絶縁するには、INISO および HLT100C を併用してください。刺激開始の少なくとも10分前には電極を被験者に装着してください。
CBLCFMA を使用して、常時、被験者に供給される実際の電流をモニタ・記録してください。供給される電流が大きく変化すると、刺激の知覚が変化し、不快な刺激が痛みを伴うものとなったり、あるいは刺激が無効に感じられることがあります。供給電流の変化はインピーダンスの変化によって生じ、その要因には以下が含まれます:
時間経過によるゲルの皮膚への浸透
長時間経過によるゲルの乾燥
被験者の水分状態
発汗
動作アーチファクトによる電極と皮膚の分離 など
