高フレームレートカメラシステム – CAM-HFR-A
当製品を使用すれば、640×480 解像度の一連の映像フレームとして正確な動作を記録し、その他の生理学的変数と併せて解析することが可能です。
CAM-HFR-AとAcqKnowledgeのメディアツールを組み合わせることで、生理データとビデオデータとの同期は、1フレーム(10 ms)以内の精度で達成されます(100フレーム/秒の速度で、PCのメモリ容量に依存)。この高性能なビデオ記録オプションは、ビデオデータと生理データとの間で自動的な同期を行うため、外部の同期マーカーは不要です。さらに、CAM-HFR-Aに搭載された高速カメラは、AcqKnowledgeから制御可能で、最短1 msの露光時間に設定でき、100フレーム/秒での撮影が可能です。
この高フレームレート、自動同期、露光時間の精密制御という組み合わせにより、EMG(筋電図)、加速度、関節角度測定、呼吸などの生理データと物理的動作との関係を正確に特定することができます。
製品概要




測定された生理データと対応するビデオデータを厳密に同期して記録

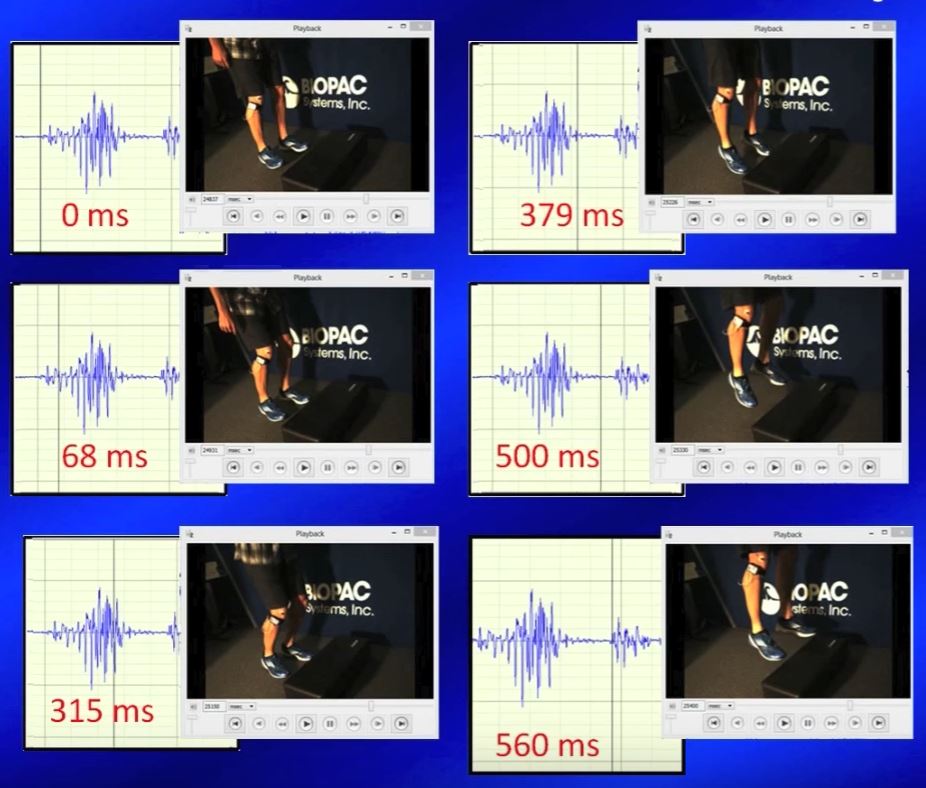

メディア機能により、ユーザーはビデオをキャプチャ・再生し、それをMP装置から得られる生理データと同期させることができます。主な機能は、生理データグラフとビデオ再生との間で強力なリンクがある点です。取得後の再生モードにおいて、生理データグラフ内のカーソル位置を変更すると、ビデオもその位置に対応するタイムポイントへ自動的にジャンプします。逆方向の同期も可能で、ビデオをスクロールすると生理データグラフのカーソルも同時に移動します。

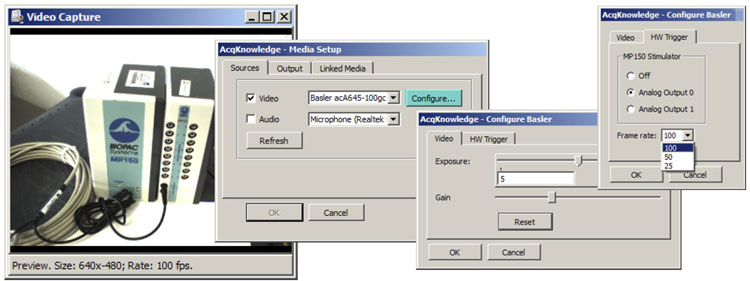

AcqKnowledgeにおける高フレームレートカメラ設定ツール
AcqKnowledge 4.3.1以降では、高フレームレート(HFR)カメラが自動的に認識され、厳密な同期のためのセットアップが簡素化されます。
ビデオデジタイザとMP装置からのデータストリームは自動的に同期されるため、生理データとビデオを合わせるために視覚的な同期マーカーを作成する必要はありません。CAM-HFR-AとAcqKnowledgeの組み合わせにより、非常に簡便な操作が可能です。
ビデオ撮影領域(画角)は、カメラに装着されるレンズによって決まります。CAM-HFR-Aには、高品質のNavitar製Cマウントレンズが付属しており、スポーツ科学や運動生理学におけるほとんどの用途に適しています。標準レンズでは、カメラを2.5メートル離した位置から高さ1.8メートル × 幅2.4メートルの視野を確保できます。顔、手、足などのクローズアップを行いたい場合は、カメラを被験者に近づけるだけで対応可能です。多数の被験者の動きを同時に撮影したい場合は、カメラを引いて広い視野を確保してください。より遠距離または極端な接写が必要な場合は、付属のレンズを適切なCマウントレンズに交換することで対応できます。
カメラのアイリス(絞り)制御は、さまざまな照明条件に対応するよう調整できます。また、AcqKnowledgeソフトウェアからカメラの露光時間を制御することにより、被験者の動きが速い状況下でも最も鮮明な画像を得ることが可能です。短い露光時間を使用することで、映像の各フレームは非常に鮮明となり、同時に取得した生理データに対する被験者の位置を正確に特定できます。
トリガー設定(オプション)
CAM-HFR-Aは商用電源を使用します。被験者と電気的接続がない(例:BioNomadixなどのワイヤレス機器のみ使用する)場合、MP200リサーチシステムとのトリガー接続にはCBL122アダプタが使用可能です。一方、有線の生体信号(例:ECG100CやTSD123など)を記録する場合は、HLT100CとOUTISOの併用が推奨されます。
主な特徴
システム構成
このカメラシステムには、以下が含まれます:
・高フレームレートGigEカメラ(6 mmレンズ付き)
・GigEネットワークインターフェースカード
・標準三脚(約137 cm)
・ミニ三脚(約16 cm)
・電源および接続ケーブル一式
※WindowsベースのPCとAcqKnowledge 4.3.1以降が必要です。外部同期装置は不要です。
システム要件
推奨構成:
Core i7クアッドコアまたはXeon E3/E5プロセッサ
高性能ディスクシステム(125MB/sec以上の連続書き込み速度)
RAID0/RAID10構成のRAID対応ハードディスク、または非RAIDの10K rpm以上(例:VelociRaptor®やSeagate Cheetah 15K rpm)
Windows + AcqKnowledge 4.3.1以降
同梱のGigE NIC(GigEカメラ安定動作のため必須)
最小構成:
Core 2 Duo 2.13 GHz
4 GB DDR2メモリ
SAS/SATA III(6 GB/s、7200 rpm、90MB/s以上の連続書き込み速度)
Windows + AcqKnowledge 4.3.1以降
同梱のGigE NIC使用必須
