BioNomadix2チャンネル ワイヤレスECGトランスミッター – BN-ECG2-T
このデュアルチャンネルのワイヤレスECG(心電図)BioNomadixトランスミッターは、1チャンネルまたは2チャンネルで心電図データを測定するために特別に設計されています。LEAD IおよびLEAD IIのデータを収集することで、LEAD IIIや拡張誘導(aVR、aVL、aVF)も算出可能です。
ECG信号データは2,000 Hzの高サンプリングレートで送信されるため、レシーバー側では非常に高解像度の心電図波形を得ることができます。データは0.05 Hz〜150 Hzの範囲に帯域制限されており、高品質な記録が可能です。トランスミッターとレシーバーのペアには、歪みのない内部ハイパス・ローパスフィルターが組み込まれており、心電図波形全体および各種複合波形を高精度で増幅できます。
高い信号対雑音比(S/N比)と時間分解能により、このシステムは心拍変動(HRV)の厳密な研究にも適しています。

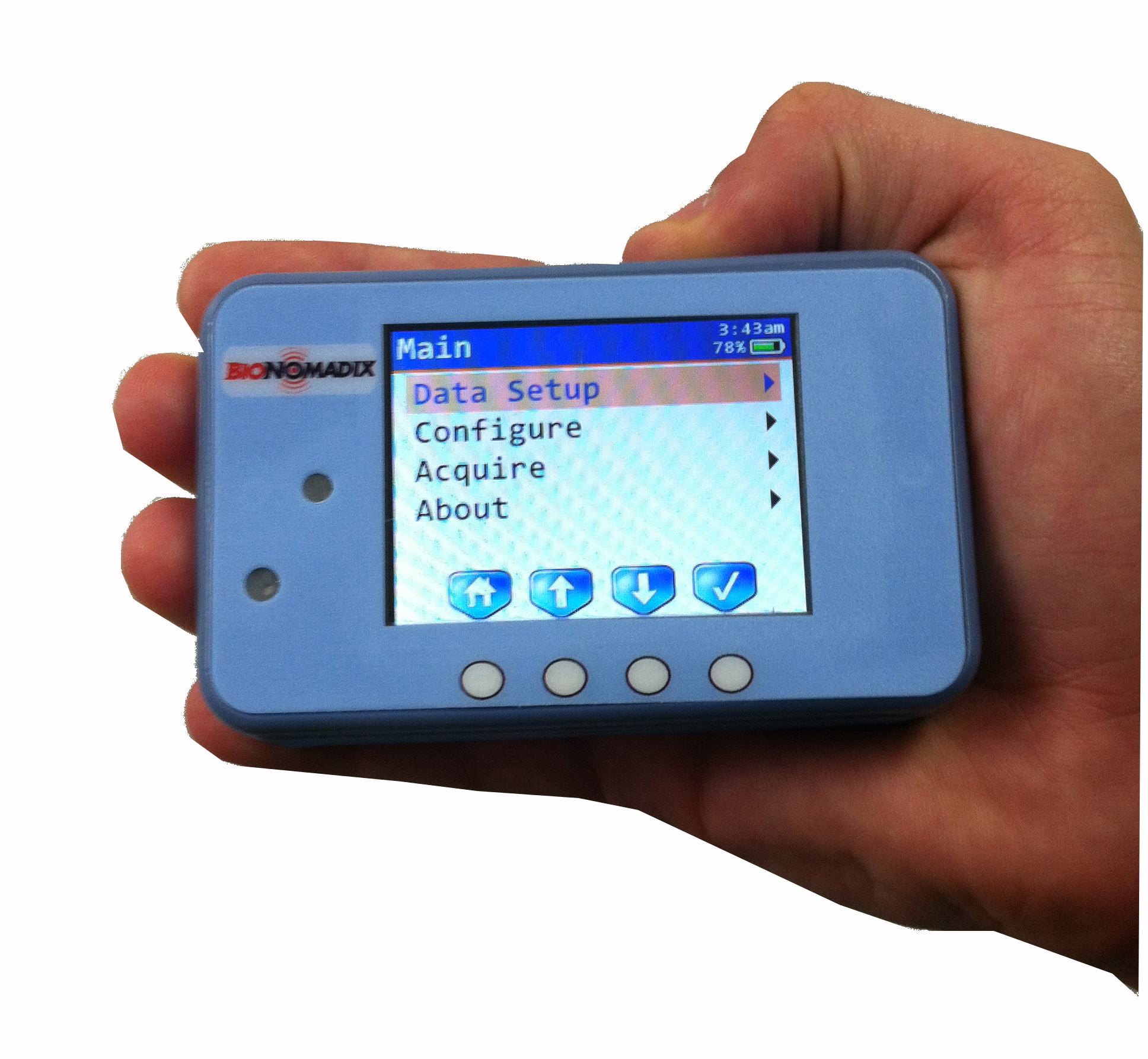

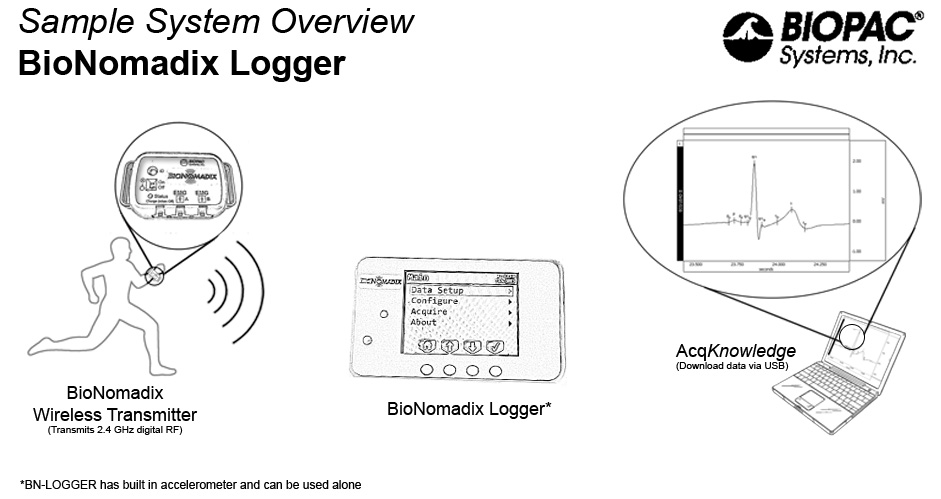

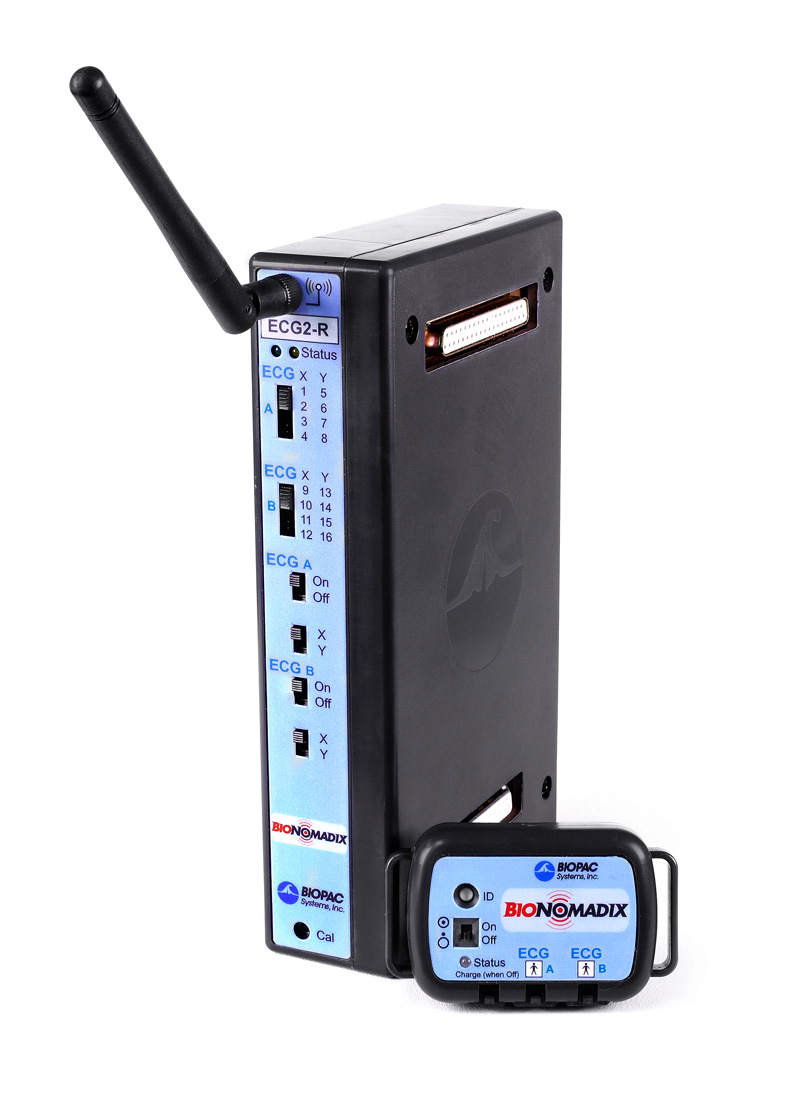

本トランスミッターは、ロガーまたは専用のレシーバーと組み合わせて使用することができ、被験者とコンピュータ間を有線で接続したかのような品質を保ちつつ、完全ワイヤレス記録の利便性を実現します。
製品概要



このモジュールセットのゲインは固定で2,000倍です。計測可能な最大ECG信号は10 mVピーク・ツー・ピーク、最小は1 µV rms未満です。
本システムは完全にバッテリー駆動で、他の記録モジュールやシステムとの干渉を最小限に抑えます。電源供給ラインとの物理的な接続がないため、安全性も非常に高くなっています。
また、ワイヤレストランスミッターが被験者の体に近接して使用されるため、コモンモード除去比(CMRR)は極めて高く、従来の有線式ECG記録システムを大きく上回ります。そのため、商用電源(50 Hz または 60 Hz)による干渉除去のためのノッチフィルタも、通常は不要です。

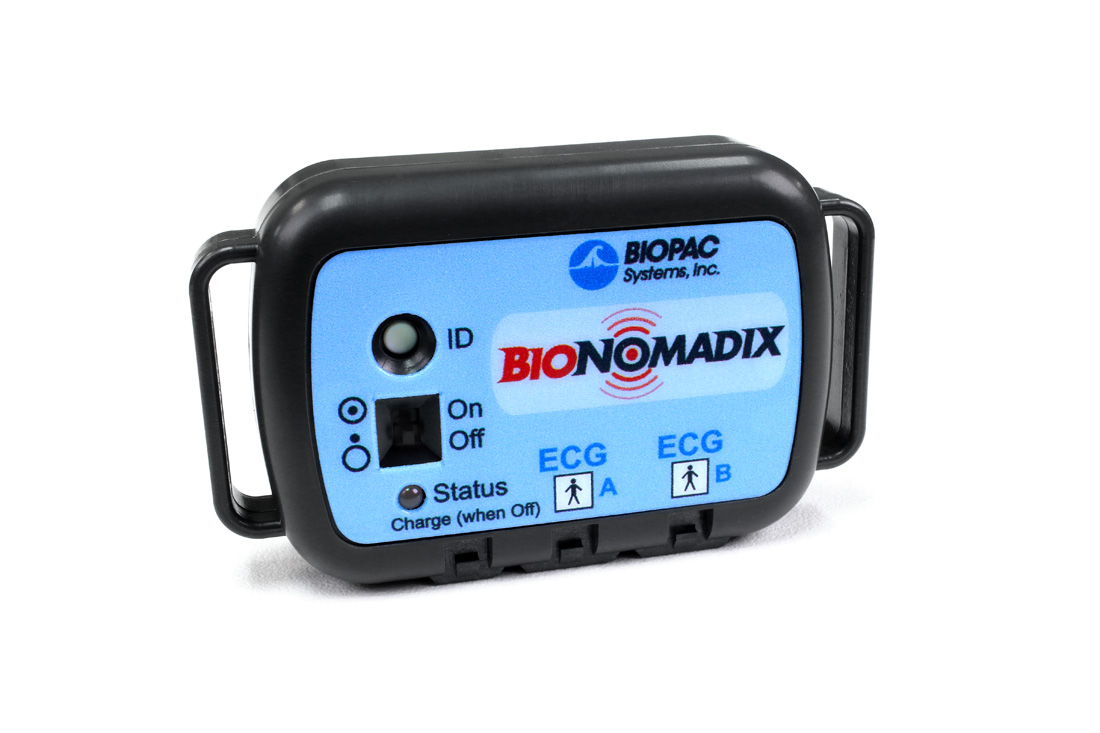

トランスミッターは、伸縮性のある面ファスナーストラップや専用のストレッチメッシュ製BioNomadixシャツ(別売アクセサリー)を使用して被験者の胴体に装着します。外装の寸法は約6 cm × 4 cm × 2 cm、重さは約54グラムです。
トランスミッターのバッテリーは、最大72時間の連続動作が可能です。
詳細情報

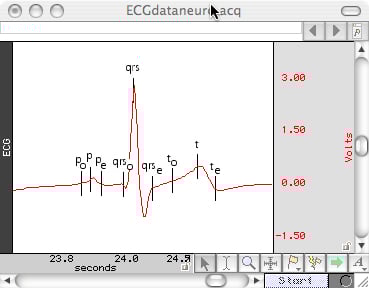

AcqKnowledgeの式生成機能を使用すると、モジュールペアから記録された2つのECGリードをもとに、6誘導心電図を生成することができます。AcqKnowledgeソフトウェアは、Lead IIに基づく完全な心電図解析を提供し、データを自動的にスコアリングして、各心拍サイクルごとの主要な計測値を抽出します。結果はExcelに自動エクスポートされるか、Journalファイルに貼り付けられます。さらに、AcqKnowledgeには完全自動のHRV(心拍変動)解析機能も含まれており、VLF、LF、HF、VHF、交感神経活動、副交感神経活動、交感/副交感バランスの値を算出します。

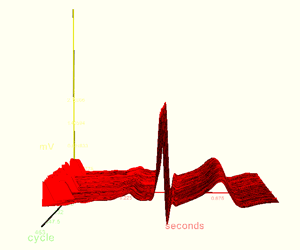

ECG100CアンプとAcqKnowledgeによる自動心電図解析では、Lead IIの心電図波形を3Dサーフェスプロット(ウォーターフォール表示)で視覚化することも可能です。
AcqKnowledgeでは、広帯域のECGデータをより低い周波数帯域にフィルタリングして、被験者が大きく動いている状況でも高品質な心電図信号を抽出できます。バイオポテンシャルトランスミッターの信号対雑音比は非常に高く(70 dB以上)、アンプ/送信システムのノイズフロアはわずか0.9 µV rms(帯域幅 0.05~150 Hz)です。
