  3. 層流フロートランスデューサ ±120 LPM – TSD157B-MRI, TSD157B-MRI-01
  • BIOPAC systems社

層流フロートランスデューサ ±120 LPM – TSD157B-MRI, TSD157B-MRI-01

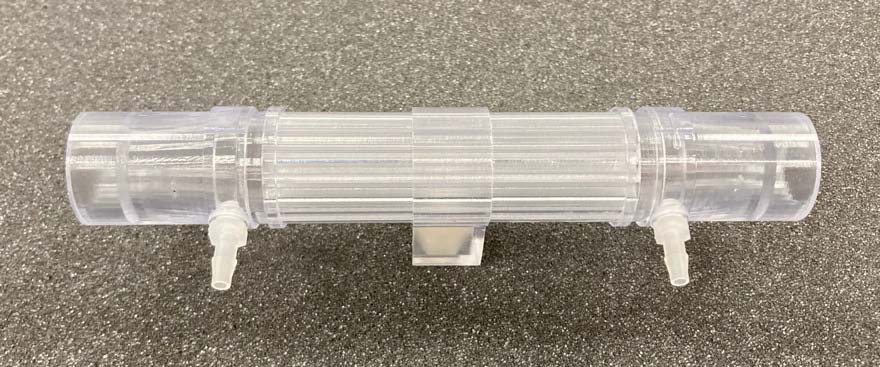

TSD157B-MRI 層流フロートランスデューサ(±120 LPM)は、fMRIにおける安静時の呼吸流量測定や、精密な人工呼吸器の双方向エアフロー測定に適しています。本システムは、フローヘッド RX157B、圧力トランスデューサ TSD160A、およびチューブで構成されており、チューブはフローヘッドとトランスデューサのバーブ(突起)に差し込み、最大10 m(MRI使用時)または0.5 m(非MRI使用時)になるように適切な長さにカットして使用します。

人工呼吸器の流量測定において、TSD157B-MRI の流量ノイズ性能は、従来の TSD127 + TSD117B 構成と比較して、一般的な ±100 LPM の人工呼吸器流量範囲で大きく向上しています。

製品概要

MRI用途の場合

TSD157B-MRI はボア内に設置可能です。RX157B フローヘッドからのチューブをウェーブガイド経由でコントロールルームの TSD160A + DA100C まで通し、適切な長さにカットしてください。TSD157B-MRI は、AFT35-MRI バルブにも接続可能です(AFT35-MRI → AFT7 チューブ → AFT11E → RX157B)。同じ構成で、RX157B の代わりに RX127 を用いる場合は、追加のカプラー AFT11B が必要です。

BIOPAC提供のリニアライゼーション用多項式(テンプレート)は、希望に応じて入手可能です。

※流量上限が60 LPMまたは240 LPMのバリエーションについてもご相談ください。

※非MRI用には1 mのチューブ、MRI用には20 mのチューブのいずれかを選択してご注文ください。

TSD157B-MRI 仕様

構成:RX157B フローヘッド + TSD160A 差動圧トランスデューサ + チューブ

チューブ長:1メートル(非MRI用)または 20メートル(MRI用)から選択可能

MRI適合:RX157B フローヘッド(MRIセーフ)

測定タイプ:双方向フロー測定

測定範囲:±120 L/分

ポート:シングルバーブ(3.5 mm 内径チューブに対応)

      標準22 mm 内径の人工呼吸器チューブに接続可能

ノイズ:標準偏差 0.085 L/分(25 L/分流量時、DC–10 Hz帯域幅)

互換精度:±5%(公称)

動作温度範囲:0〜40°C

寸法:長さ140 mm × 外径22 mm × 内径15 mm

取り付け:1/4インチ x 20規格のメスねじカメラマウントに対応

消毒方法:低温消毒(Cidex OPAまたは同等品)

校正・ノイズ・精度データ:TSD157BをTSI4000フロースタンダードで取得したデータ(xls・txt形式)をダウンロード可能

オプションアクセサリ

TSD157B-MRI は、以下の製品と組み合わせて使用可能です:

AFT35-MRI:低背型マウスピースおよび非再呼吸Tバルブアセンブリ

AFT7 チューブ

AFT11B カプラー

主な特徴

流量と圧力差(参考)

流量 (L/分) 圧力差 (インチ H₂O)
20 0.02
50 0.08
100 0.26
120 0.31
