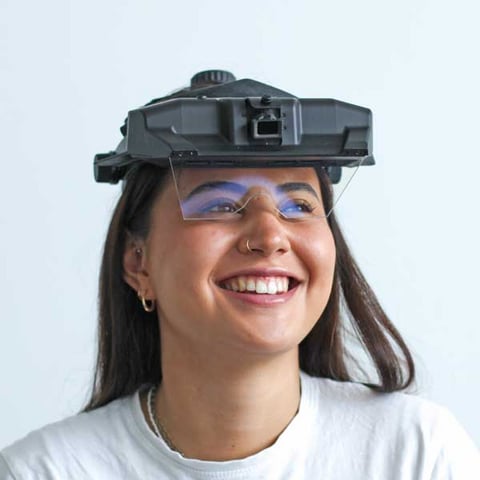

EyeLink 3 - よくあるご質問

WindowsPCにパーティションを切りDOS領域を設けます。このDOS領域でEyeLinkは動作します。
数ミリセックのオーダを正確に処理する必要があるのでシングルタスクでの動作が必要になります。

multi monitor tracker.zip(150.8KB,8views)をダウンロード／インストールしてください。

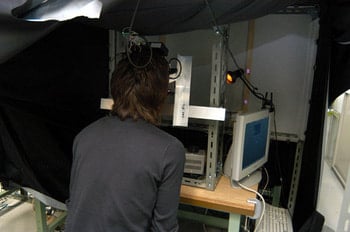

４５°まで後方に傾けてご使用いただいているユーザがいらっしゃいますが、精度的に問題は無いとのご報告をいただいております。
スクリーン四隅の赤外光の取り込み時にノイズのようになる場合もありますが問題なくご使用いただけます。

ハードコンタクトレンズの場合、まばたきの際にレンズが眼球上をスリップする場合があり瞳孔形状が変形したかたちでトラッキングする場合があります。
瞳孔重心を視線と定義している為、大きくな精度誤差が発生する場合がございます。
ソフトコンタクトレンズ、眼鏡の場合、ほぼ問題なく計測いただけます。
キャリブレーション、バリデーションが進行しない場合、"FORCE MANULA ACCEPT"というモードを利用していただくこともご検討ください。

赤外光を使用しますので暗い環境でのご使用に影響はございません。

瞳孔径を絶対値(mm)に換算する方法

瞳孔径はAREAもしくはDIAMETERで出力されます。

被験者が見るモニタのピクセルになります。
1024×768の解像度の場合、モニタの左上が(0.0)、右下が(1024,768)となります。

「サッカード」は、EyeLinkのHostPC内の設定ファイルで速度、加速度で任意に設定可能です。
「まばたき」は、３サンプル連続でデータを取得できない場合に「まばたき」と判定します。
「サッカード」でも「まばたき」でもないものを「注視」と定義します。

瞳孔径は、カメラピクセル数(1280×1024)内に占めるピクセル数で出力されます。
よって、同じ被験者でもカメラの位置設定などで瞳孔径は変化しますので、一つのタスク内で相対的な変化値として評価してください。

刺激提示プログラムからHostPCに"recording command”を送ります。
このコマンドを受け取ったHostPCは、10〜30mSec後に眼球運動の記録を開始します。
刺激の提示は、HostPCに"recording command"を送った100mSec後に開始します。
刺激提示の開始より70mSecから90mSec前に眼球運動の記録は始まりますが、眼球運動記録の開始時刻、刺激提示の開始時刻はEDFに記録されますのでタイミングは完全にとれているかたちになります。

刺激提示用のスクリーンサイズ、解像度、被験者ースクリーン間の距離を設定ファイルに入力し、そのパラメータを基に算出します。

HostPCに表示される映像をダウンバートして外部に出力することが可能です。

暗瞳孔法を採用しています。瞳孔重心と第１プルキンエ像を取り込みます。

EyeLinkの基本システムに付属する変換ソフトを使用しEDFをテキスト形式にデータを変換します。

眼球の位置座標（X.Y）、瞳孔径、開始終了時刻のコメント（サッカード、注視、まばたき）、TTLの入出力のタイミング

EDF(EyeLinkDataFile)というEyeLink特有のファイルに保存されます。

HostPC、DisplayPC（刺激提示用のPC）の両方に保存されます。

アナログボードをご使用ください。データは垂れ流しになります。お手持ちのデータロガーに入力してください。
→　オプションーアナログ出力ボード

IPアドレス 100.1.1.2　　　サブネットマスク　255.255.255.0

キャリブレーションではターゲットと視線位置の相関を取っております。
ターゲットが表示されてる間にサッケード、まばたきが発生しなければどこを注視していてもパスします。

速度、加速度、いずれかの閾値に合致するとサッカードと認識されます。サッカードの判定に7mSec程度かかります。

EDFファイルにキャリブレーション、バリデーション結果、誤差の程度が表示されます。

EyeLinkが計算した視線と実際の視線が２.0を超えるとパスしません。

VisualStudioをご使用ください。

EyeLink用に作成されたパーティションがデータで満たされるとEyeLinkが動作しなくなりますので、バックアップを取っていただくか削除してください。
データはEyeLink→ELCL→DATAに保存されています。
また同時にログファイルもバックアップもしくは削除してください。ログファイルはELCL→EXEにあります。

テキスト形式に変換するとサッカード、まばたき、注視などのイベントマーキングされますが、Matlabなどに入力する場合は数値データのみのテキスト形式への変換も可能です。

片眼計測の場合、計測する眼球はマニュアルで選択いただきます。

パラレルポート経由でTTLレベルの信号をHostPCに入力し、入力のタイミングをEDFに記録することが可能です。

被験者の注視点がピクセルでデータ表示されますので、角度に変換する際には視角(Visual Angle)を求めます

EyeLink1000PLUS(リモート)以外では、計測中の会話やごく自然な動きに対して高精度の状態で計測可能です。

正式に保証はしていませんが、実際にご使用になられ発表された文献がございます。

EyeLink 3の場合、脳波キャップを取り付けることができません。

キャリブレーション、バリデーションが終了するとGOOD、POOR、FAIRの３種類の結果が表示されます。

GOOD:最大誤差が１．５°未満　平均誤差が１．０°未満
POOR:最大誤差が２．０°以上　平均誤差が１．５°以上
FAIR:GOODとPOORの間

dx=(X1-X2)/((rx1 + rx2)/2.0);
dy=(y1-y2)/((ry1 + ry2)/2.0);
dist = sqrt(dx*dx + dy*dy);

サッカードの開始ポイントを(x1,x2)、サッカードの終了ポイント（y1,y2）
(rx1,ry1)をサッカードの開始ポイントのPPD(pixel -per-degree)
(rx2,ry2)をサッカードの終了ポイントのPPD(pixel-per-degree)

HREF計測モードを使用します。
