BIOPAC社 MP SYSTEM アンプ&モジュール
レーザードップラー血流計

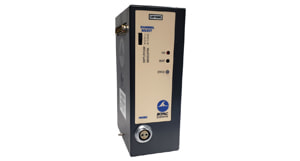

レーザードップラー血流モジュール:LDF100C
LDF100Cは毛細血管の血流を計測するレーザドップラー灌流モニターです。
低力レーザを光ファイバで組織に照射します。
通常、1mm3オーダーで照射します。
流れる赤血球を利用したドップラー効果を解析し、単位はBPU(Blood Perfusion Units)とい指標で出力されます。
レーザードップラー血流モジュール仕様詳細のダウンロード
◾️仕 様
| 測定 | 微小血管血流 |
|---|---|
| 出力 | レーザ・ドップラ・フロー( 0-9999 BPU ),バックスキャッタ ( 0-100% ) |
| 出力範囲 | 0-10 V ( アナログ ) |
| レーザー・タイプ | レーザーダイオード( クラス1 ) |
| レーザー波長 | 780nm ±10nm |
| レーザー出力 | 0.5～1.0mW ( プローブに依存 ) |
| ドップラアップデートレート | 187.5Hz |
| 帯域幅 | 10Hz-22kHz |
| 出力範囲 | 0～5V(アナログ) |
| ダイナミック・レンジ | 116dB |
| 線形性 | フルスケールの0.35% |
| 応答時間 | 100msec |
| 安定性 | フルスケールの1.5% |
| キャリブレーション | LDFCAL使用 |
| プローブID | 自動格納 |
| 信号ソース | TSD140シリーズ |
| 動作温度 | 15℃-30℃ |
| 寸法 | 70(W)×110(D)×190(H)mm |
| 重量 | 790g |
| 電源 | ±12, +5VDC@1A ( AC101A使用時 ) |
