テレメータ式呼吸&心電図アンプ:BN-RSPEC

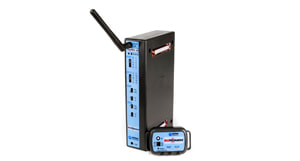

テレメータ式呼吸&心電図用アンプ(BN- RSPEC)は、小型な送信機と受信機で構成され、呼吸曲線と心電図をワイヤレスで計測することができます。
他のテレメータと併用することも可能なので、さまざまなシーンでの実験に対応します。
BioNomadixシリーズ仕様詳細のダウンロード
呼吸アンプ機能についてはこちら
心電図アンプ機能についてはこちら
MP160/MP150との接続イメージは下の図をご参照ください。
◾️全体仕様
| 寸法（送信機） | 60(W)×40(D)×20(H)mm, 54g |
|---|---|
| 寸法（受信機） | 40(W)×110(D)×190(H)mm, 380g |
| トランスミッター | ウルトラローパワー 2.4GHz |
| バッテリー | L-ionバッテリー 充電時間：～1時間 充電回数：～500回 |
| 駆動時間 | 72時間（最大） |
◾️心電図仕様
| 利得 | ×2000 |
|---|---|
| 出力レンジ | ±10V（アナログ） |
| 応答周波数(高域側) | 35Hz |
| 応答周波数(低域側) | 1.0Hz |
| ノッチフィルタ | 50/60Hz |
| ノイズ電圧 | 0.9μV rms（0.05Hz―150Hz） |
| CMII | 1000MΩ（50/60Hz） |
| CMRR | 110dB typical（50/60Hz）, 90dB minimum |
◾️呼吸計測仕様
| 信号種類 | 呼吸曲線 |
|---|---|
| 帯域 最大 | DC - 10 Hz |
| 工場出荷時 | DC - 1Hz |
| オプション | HP: DC,0.5Hz , LP:1,10Hz |
| ノイズ（分解能） | FSR/4096 (4.88mV) |
| 信号範囲 | ±10V |
| 出力電圧範囲 | ±10V |
| 入力 | BN-RESP-XDCR (テレメータ用 呼吸トランスデューサ) |
