MRI用心電図アンプ-ECG100C-MRI

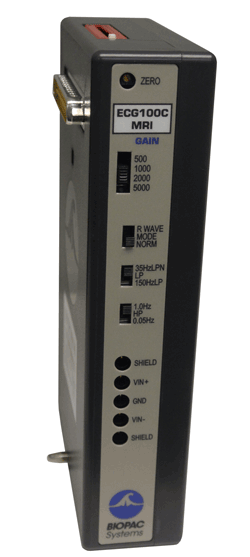

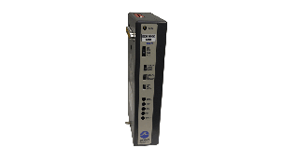

MRI用心電図アンプ:ECG100C-MRI
ECG100C-MRIは、MRIなどの高磁場環境内で心電図計測を行うことができるようフィルタ回路を加えた心電図用のアンプです。MECMRI-BIOP、LEAD108シリーズなどの金属製ではない電極類とあわせてご利用ください。
MRI対応皿電極などへ変更することにより、動物の心電図計測にも対応します。
BIOPAC社製ソフトウェア(AcqKnowledge)と組み合わせることによって、心拍モニタとして利用することや、オフラインで自動的に各成分の発生時間や間隔の抽出や、交感神経と副交感神経の働きから自律神経を評価する心拍変動(LF/HF)などの解析ができます。
MRIの撮像と同期もしくは連動させるためのゲーティング装置もラインアップしています（DTU200）。
MRI用心電図アンプ仕様詳細
■心電図解析
心拍変動
自動解析/テキスト出力
埋め込み用のHTMLを取得することができませんでした: https://www.youtube.com/watch?v=ELM0hNYpkKQ&t=2s
ウォータフォールプロット
■心電図取込みに必要なシステム構成例
MP200
ECG100C-MRI
LEAD108シリーズ
EL508
MECMRI-BIOP
心電図の記録には極力短いリード線を使用してください。
12誘導心電図には以下のケーブルが便利です。
WT100C
■仕様
| 利得 | ×500, ×1000, ×2000, ×5000 |
| 出力選択 | 標準、R波 |
| 出力レンジ | ±10V（アナログ） |
| 応答周波数(高域側) | 35Hz, 150Hz |
| 応答周波数(低域側) | 0.05Hz, 1.0Hz |
| ノッチフィルタ | 50dB除去（50/60Hz） |
| ノイズ電圧 | 0.1μV（0.05Hz―35Hz） |
| 入力インピーダンス | 2MΩ（差動）,1000MΩ（同相） |
| CMRR | 110dB 最小（50/60Hz） |
| CMIV | ±10V（アンプGND）,±1500VDC(メインGND） |
| 寸法 | 40(W)×110(D)×190(H)mm |
| 重量 | 350g |
| 入力電圧レンジ | Gain Vin（mV） 500 ±20 1000 ±10 2000 ±5 5000 ±2 |
